تمديدات الأنابيب
تعديل طول الأنبوب
يمكن استخدام سلسلة القطع لقطع الأنابيب حتى قطر 450 ملم , ويمكن قطع الأنابيب الفخارية الصغيرة ( قطر 100 ملم و 150 ملم ) باستخدام حلقة القطع.
كيفية استخدام سلسلة القطع
1- حدد مكان قطع الأنبوب – ضع سلسلة القطع عند الحد المطلوب قطعة من الأنبوب.
2- اربط سلسلة القطع حول الأنبوب وشدها جيدا مع ذراع آلة لقطع واثن جانبا ما تبقي من سلسلة القطع (الطول الزائد)كما هو موضح.
3- ابدأ عملية شد السلسلة بواسطة لف ذراع آلة القطع أفقيا (كما هو موضح)حتي يتم قطع الأنبوب
أ) الردم الإبتدائي
عبارة عن الردم حول الأنابيب وحتى إرتفاع 12 إنش (300 ملم) فوق سطح الأنبوب , ويوضع بعناية وحرص لمنع حدوث أي تغيير في انحدار واستقامة الأنابيب في الخط وحماية الأنابيب من الإنكسار والتهشم ويجب أن تتم عملية الدمك يدويا والتأكد من عدم وجود أي فراغات تحت الأنبوب.
ب) الردم النهائي
يجب ان تتم عملية الردم النهائي على شكل طبقات كما يجب تجنب احتوائها على أحجار كبيرة الحجم ويجب مراعاة عدم استخدام الدمك الآلى إلا بعد عمل عمق مناسب من طبقات الدفان حسب تعليمات مهندس الموقع.
المناولة
يجب العناية والاهتمام بالأنبوب عند حمله ووضعه في الخندق لتجنب إلحاق أي أضرار بوصلات الأنبوب أو أي تغيير في وضع الخندق كما أن سحب الأنبوب على الأرض أو حتي على قاع الخندق غير مسموح به .
التركيب
قبل البدء في عملية توصيل الأنابيب يجب اتباع الإرشادات الآتية :

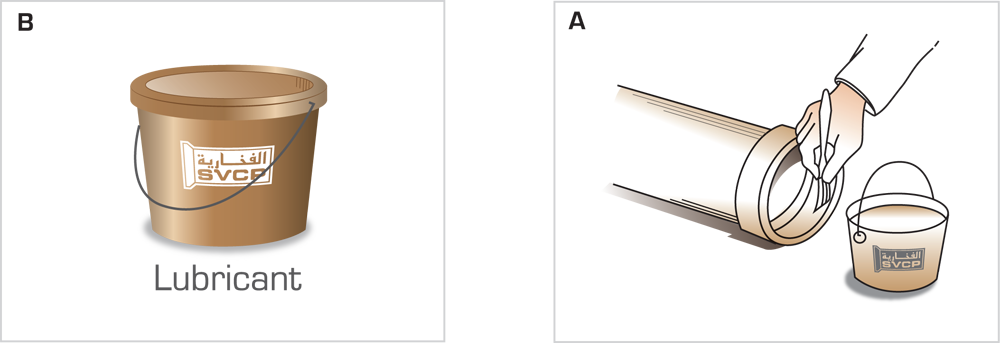

أ)دهن المفاصل المرنة عند نهايات الأنبوب بطبقة من الشحم الخاص وذلك بعد تنظيف المفاصل جيدا والتأكد من عدم وجود أية أوساخ أو غبار عالقة عليها
يراعي استخدام الشحم الموصى به فقط
ب)إعداد الفرشة للخندق بطريقة سلمية بحيث تكون متجانسة ومستوية وجافة ( لا يوجد مياه جوفية).

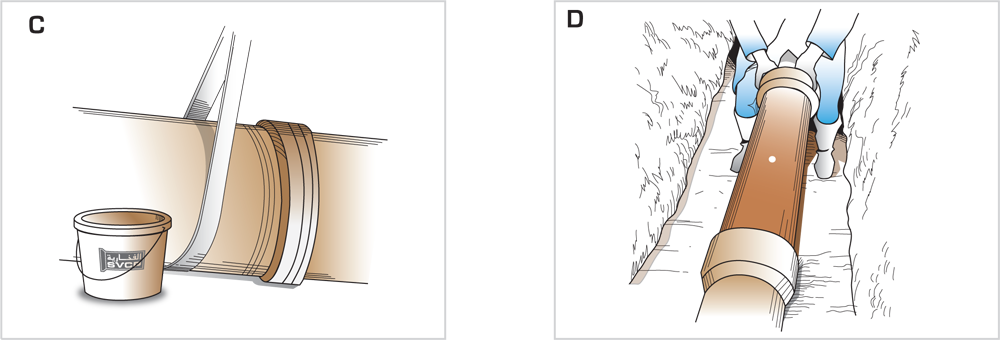

ج)ضع الأنبوب على الخط بحيث يكون ذيل الأنبوب بقوة ثابته عند الرأس(بالإمكان استخدام الدفع اليدوي للأقطار الصغيرة , أما بالنسبة للأقطار الكبيرة فتستخدم أجهزة خاصة) ولحماية حافة الرأس من الانكسار يجب وضع عارض خشبي بين راس الأنبوب وقضيب الدفع.
د)يتم تمديد الأنبوب من الأسفل إلى الأعلى(في اتجاه معاكس لاتجاه جريان مياه الصرف) أي في عكس اتجاه ميلان او انحدار الخندق.
هـ)يجب عمل تجويف ضيق تحت رأس الأنبوب في الخندق بحيث يكون حجمه كافيأً لجعل جسم الأنبوب بكامل طوله ملاصقا لأرضية الخندق وبهذه الصورة يكون الضغط الخارجي على طول الأنبوب وليس على الرأس.
و)يجب ملاحظة أن هناك علامة ملونة على جسم الأنبوب من الخارج والتي يجب أن تكون ظاهرة إلى الأعلى عند التركيب وعلى استقامة واحدة مع العلامات الملونة الأخرى على الأنابيب في نفس الخط.
إرشادات لتمديد أنابيب الصرف الصحي
