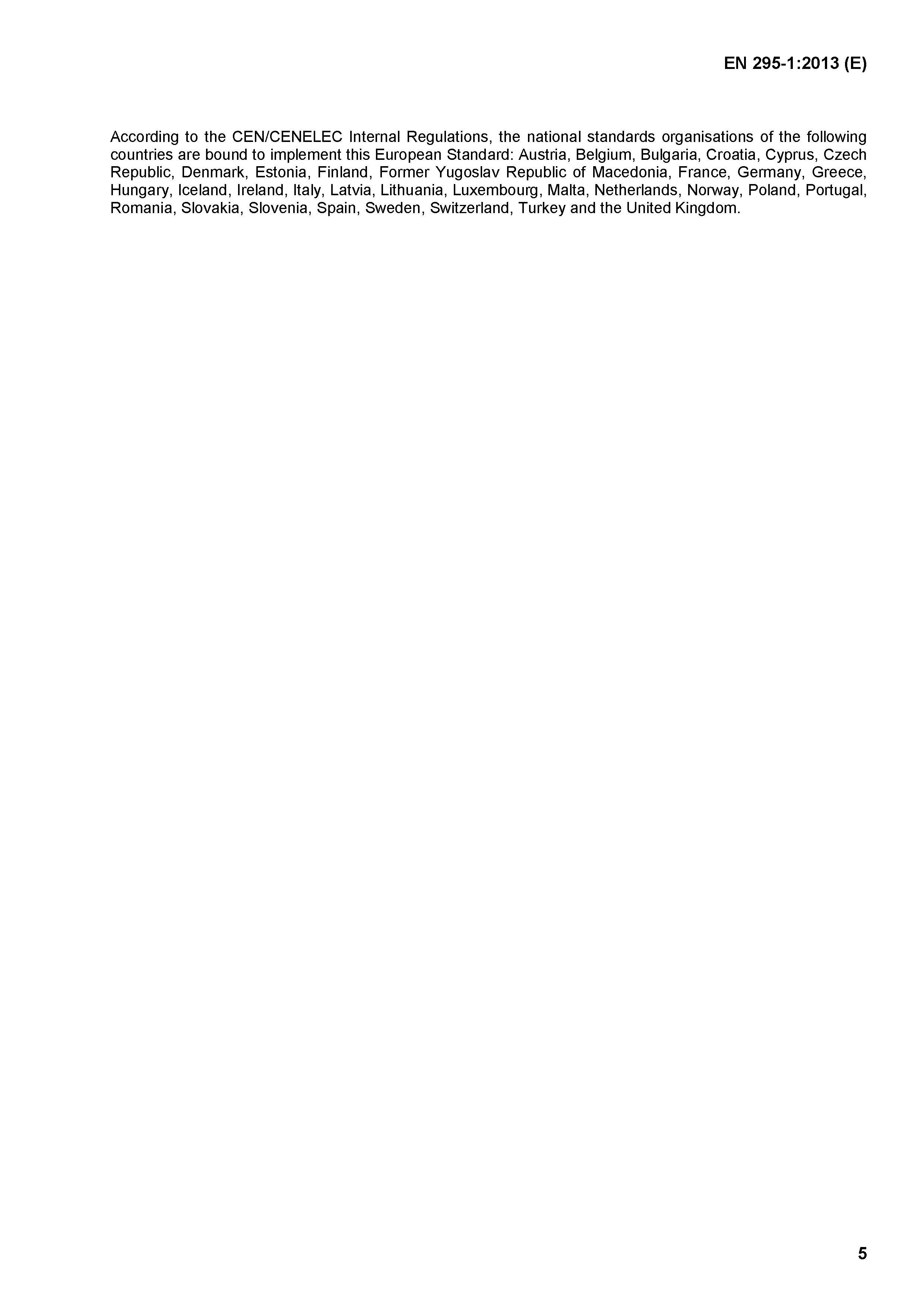

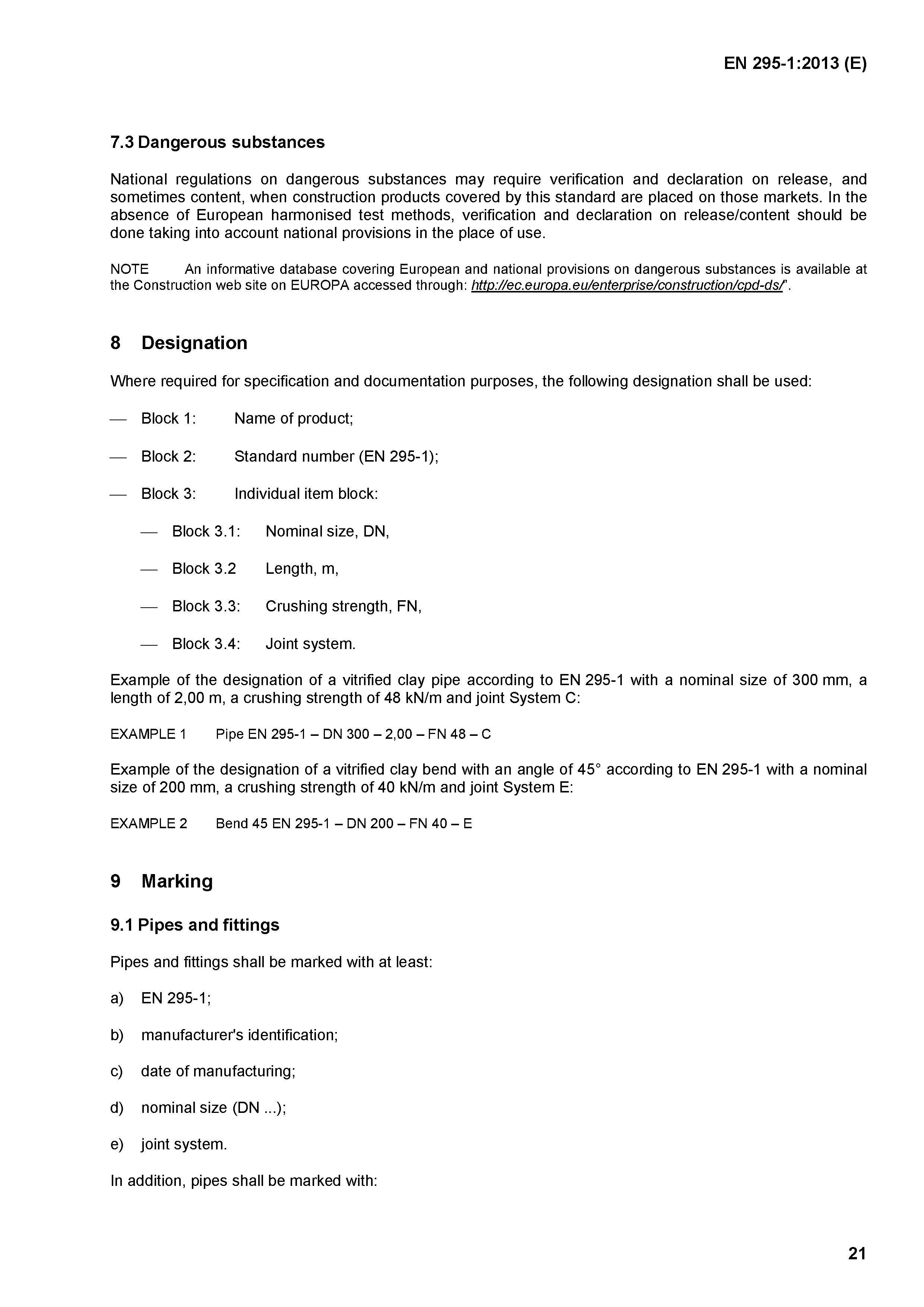

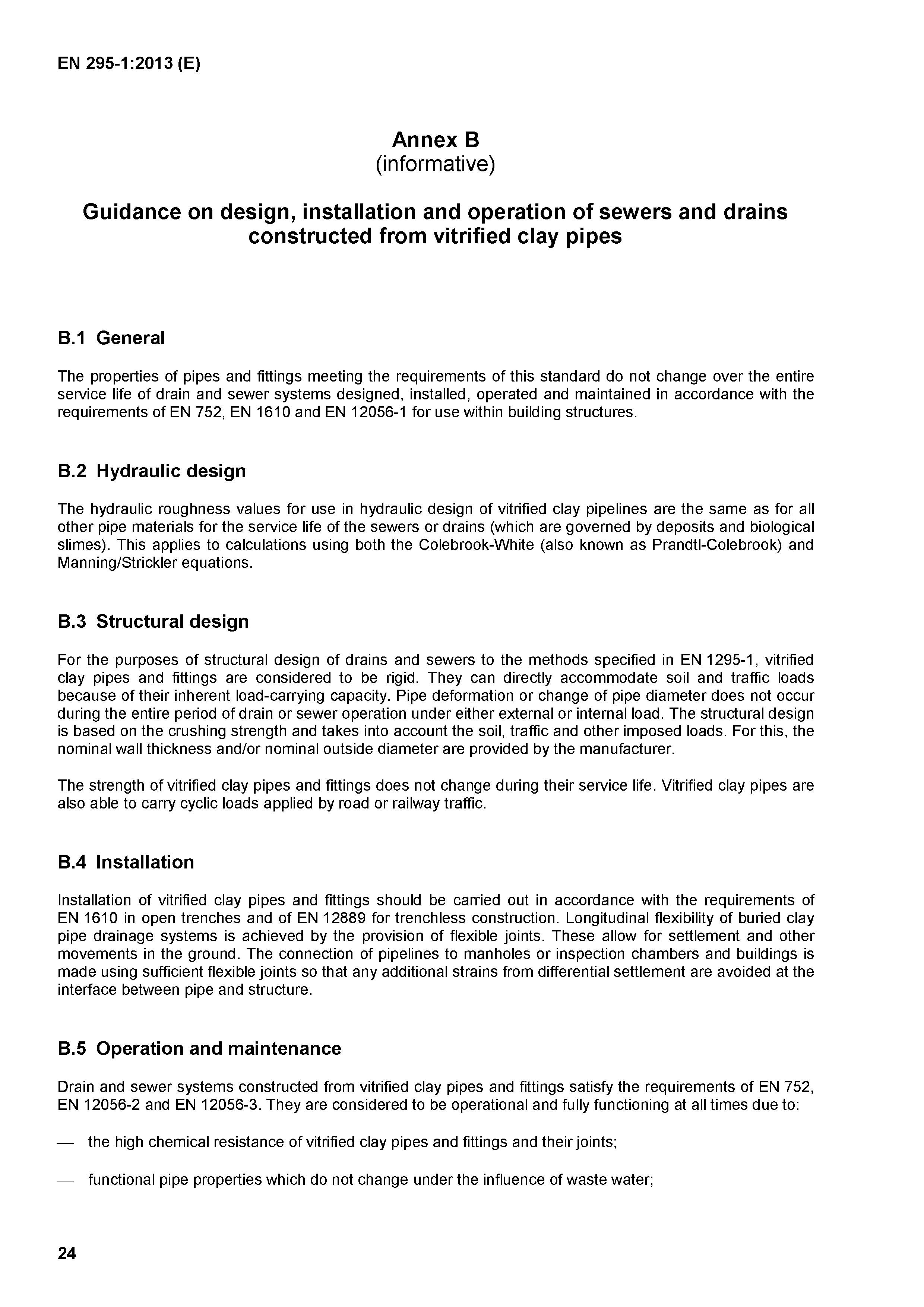

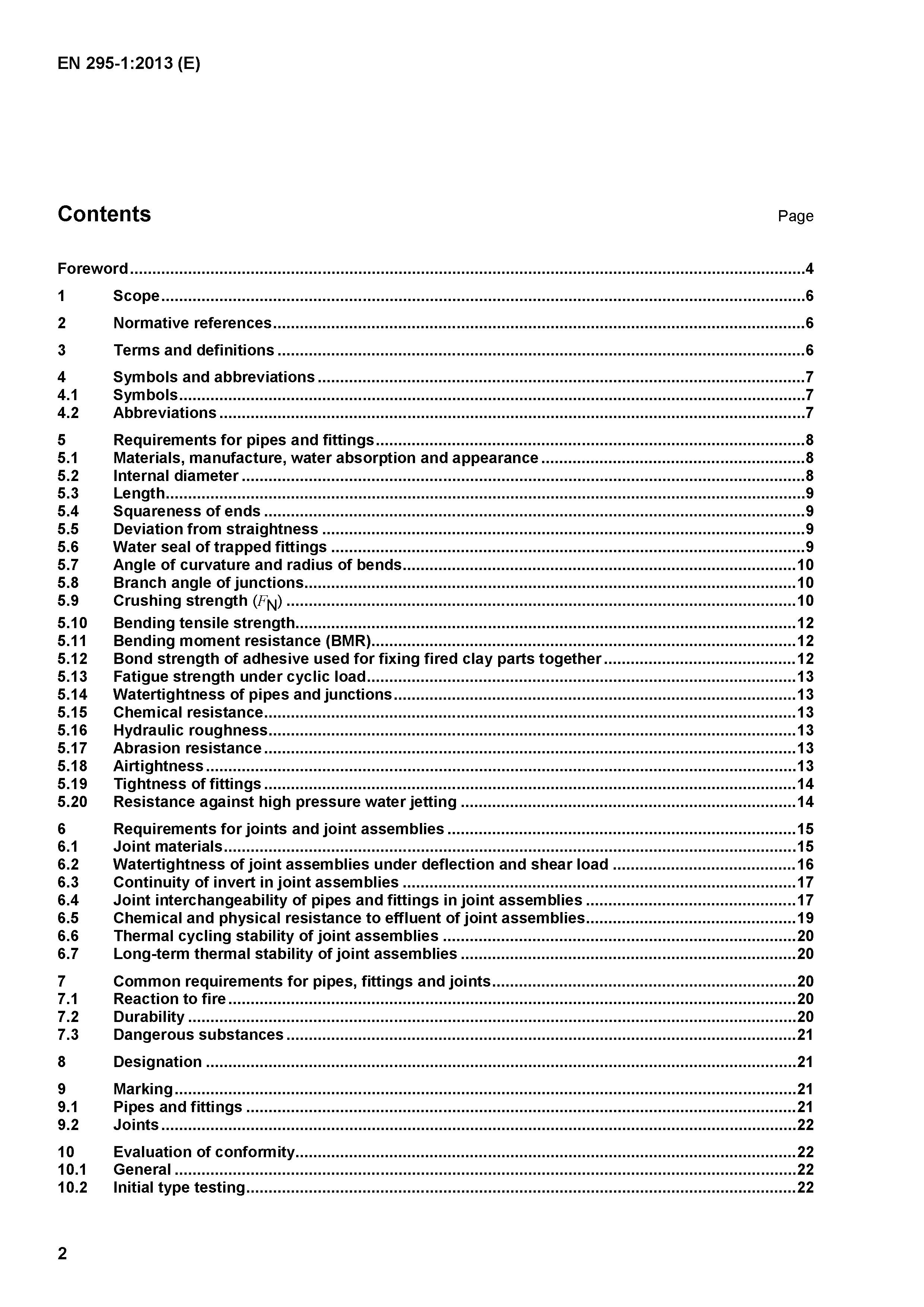

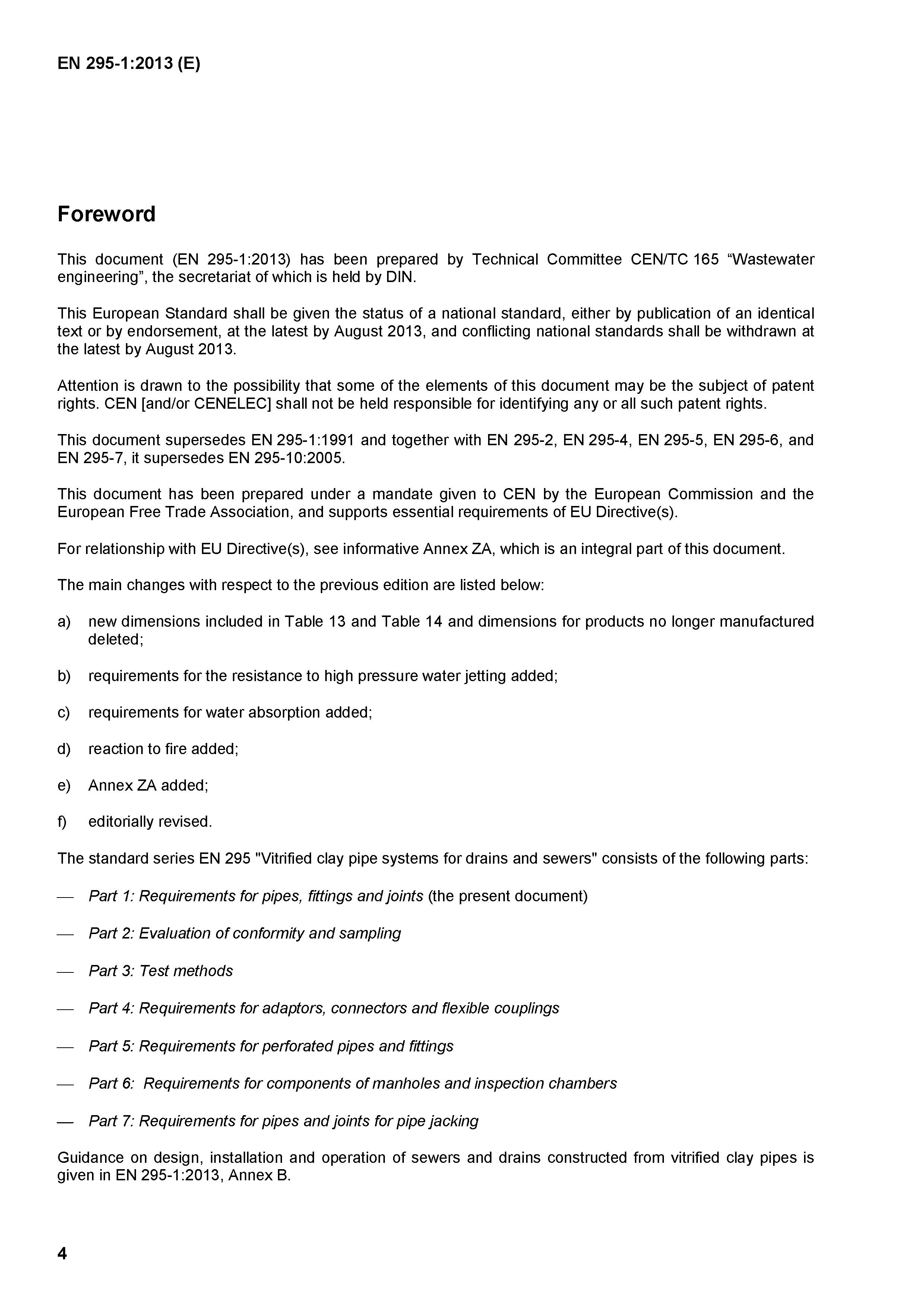

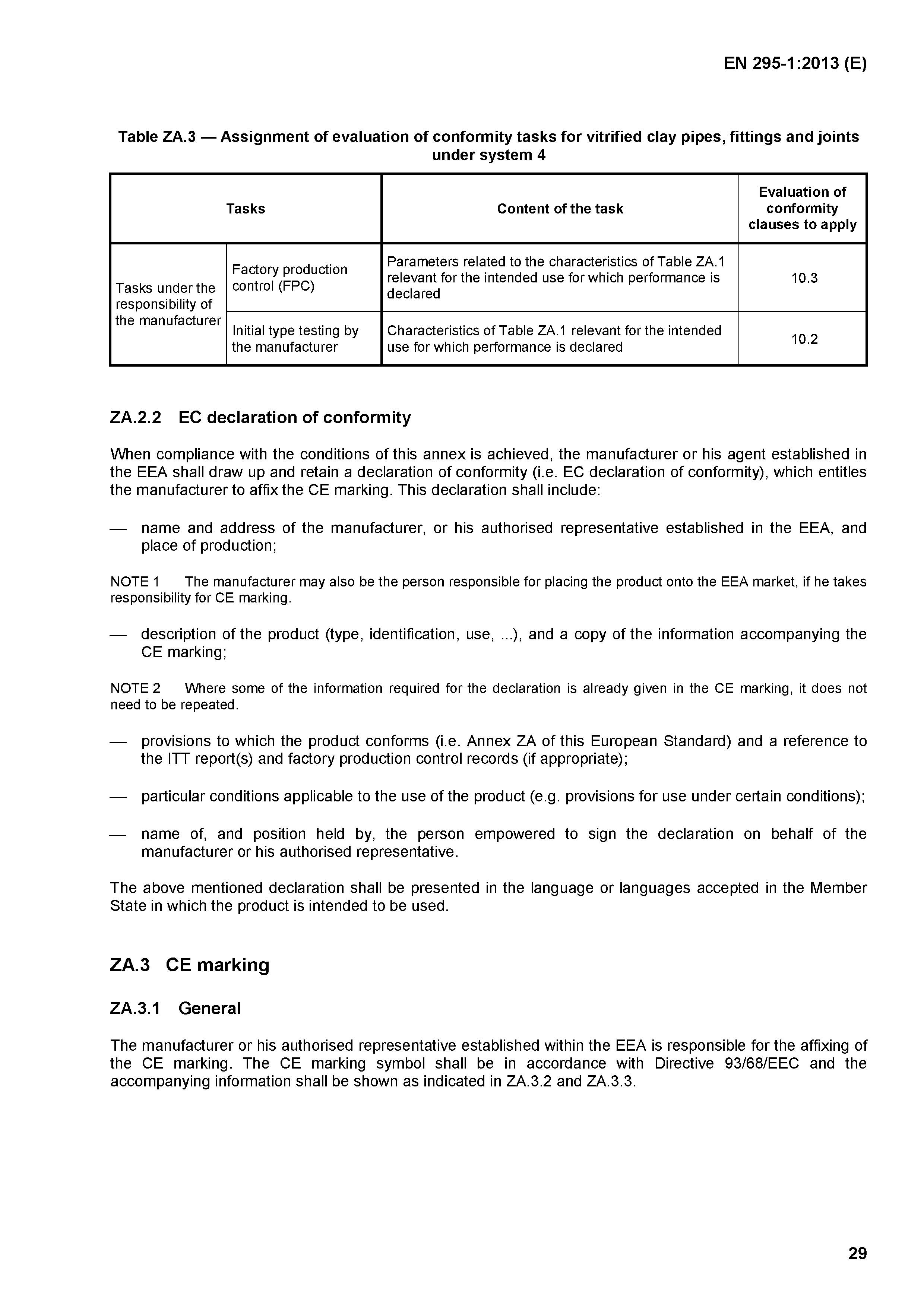

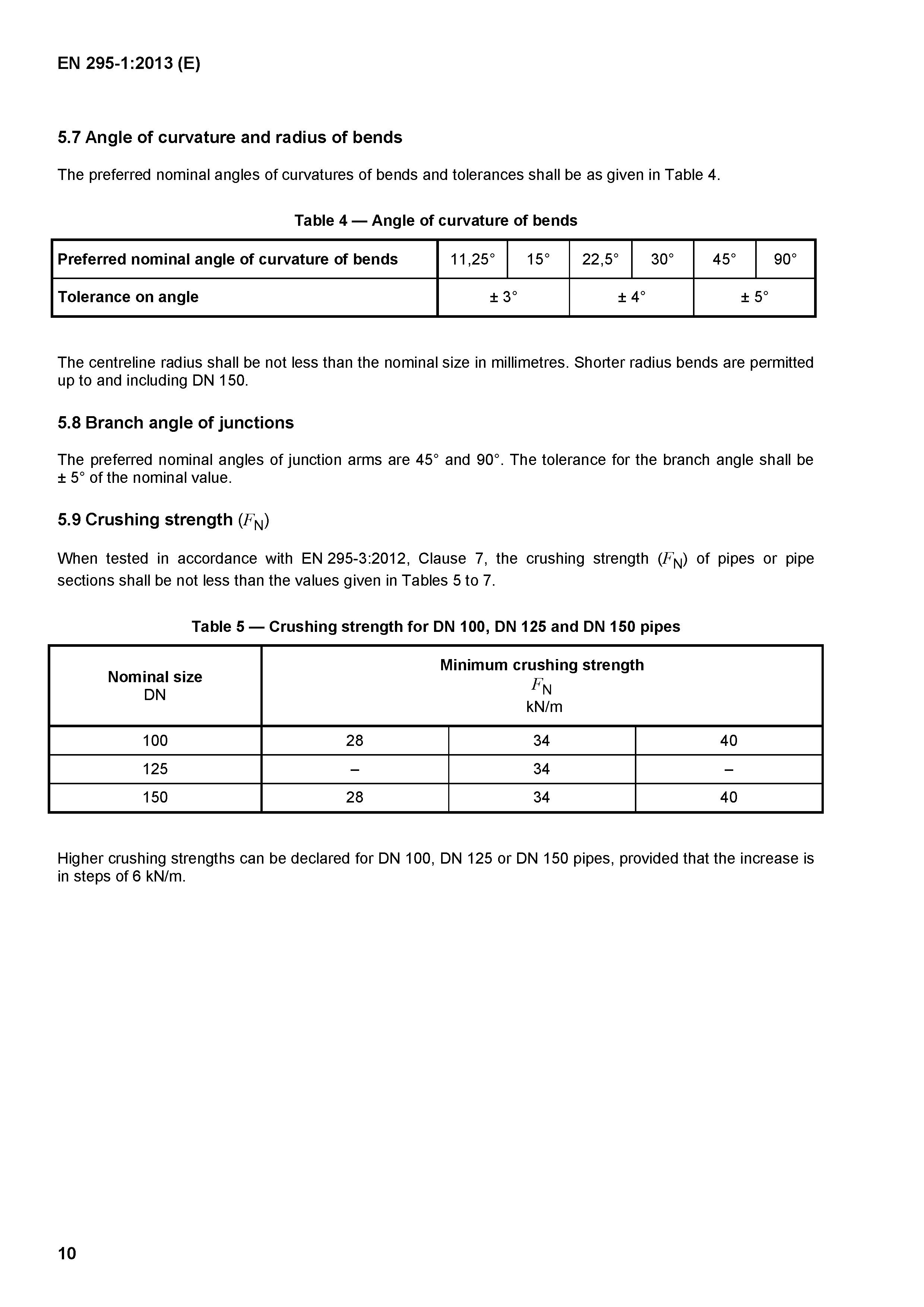

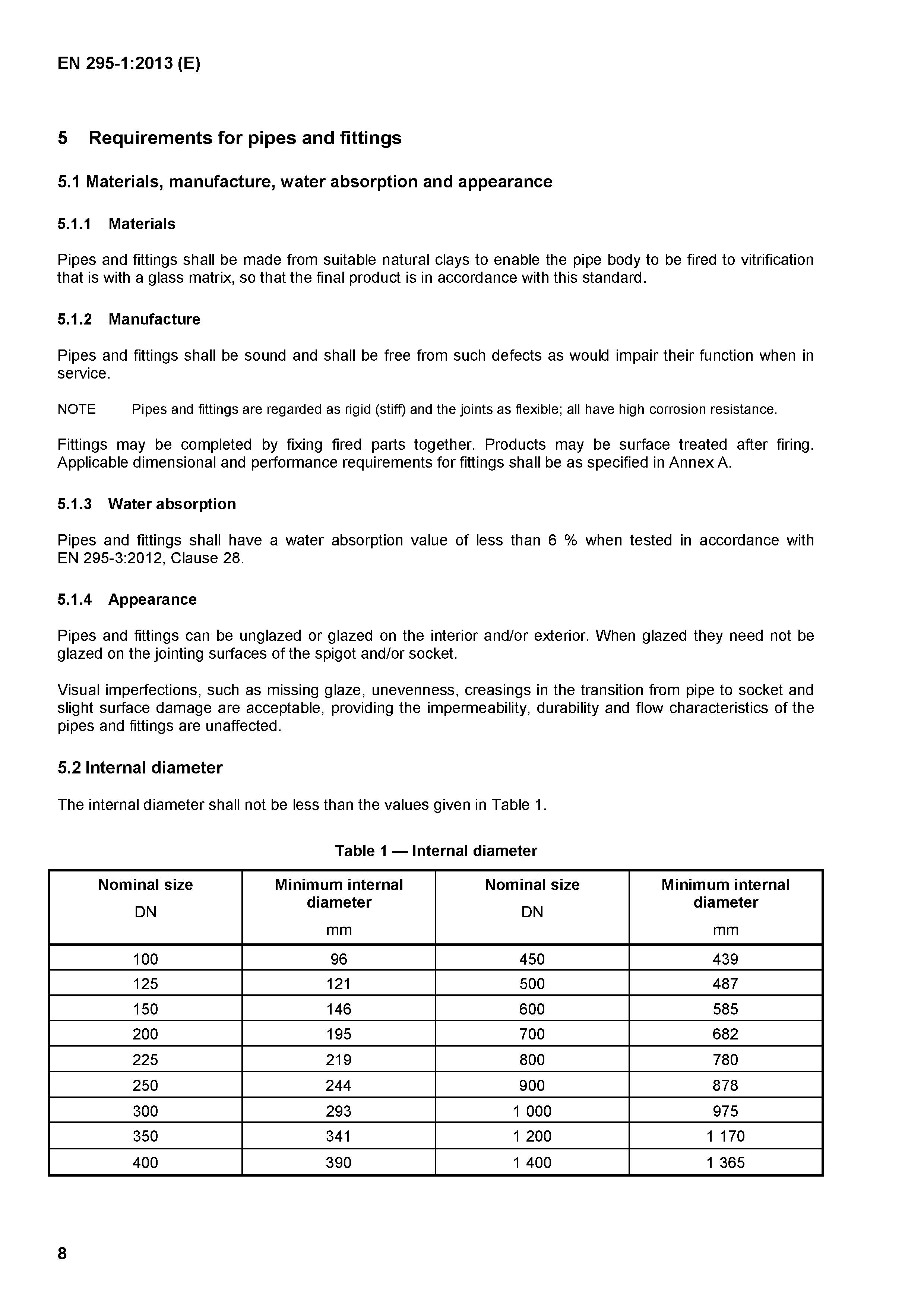

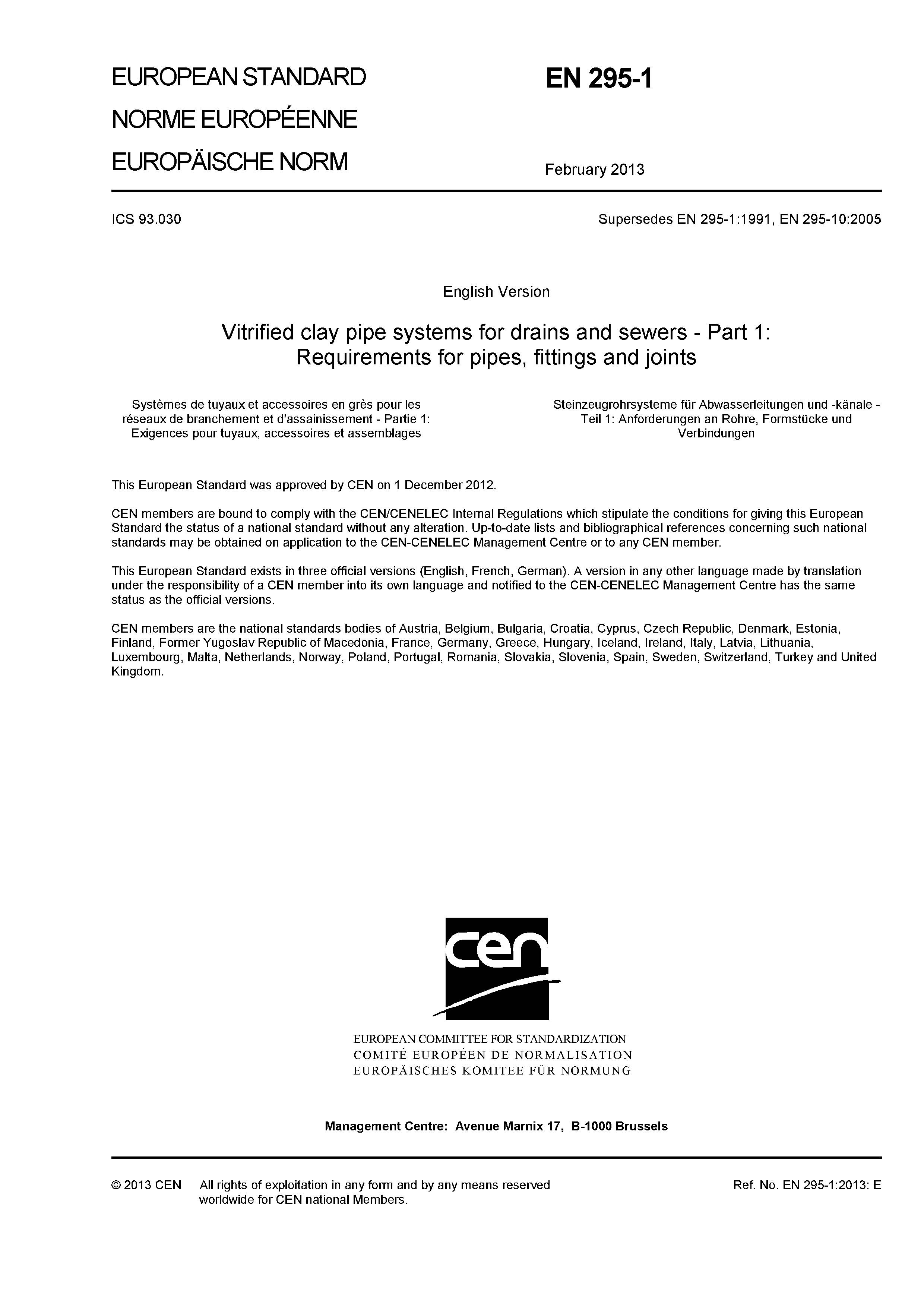

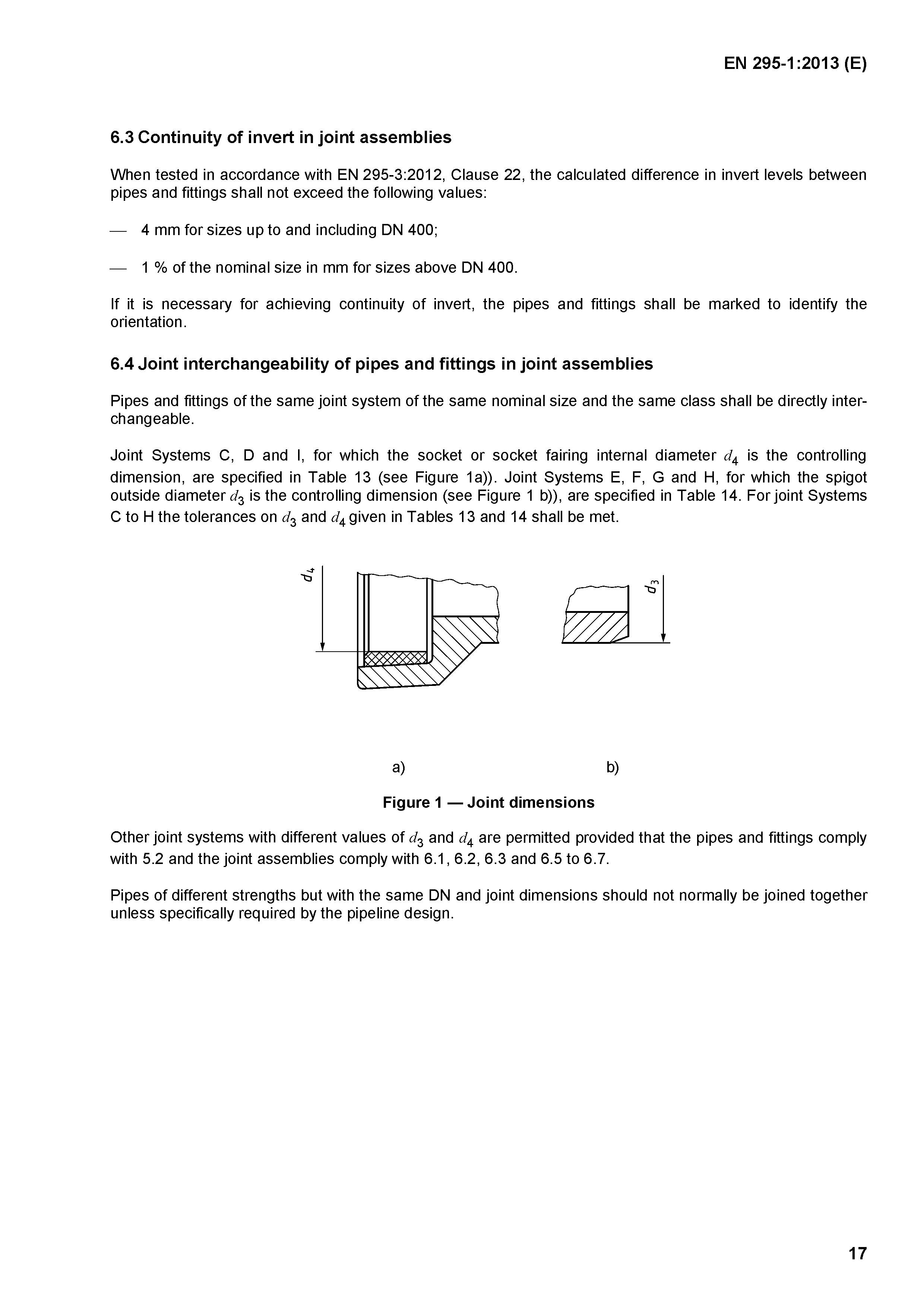

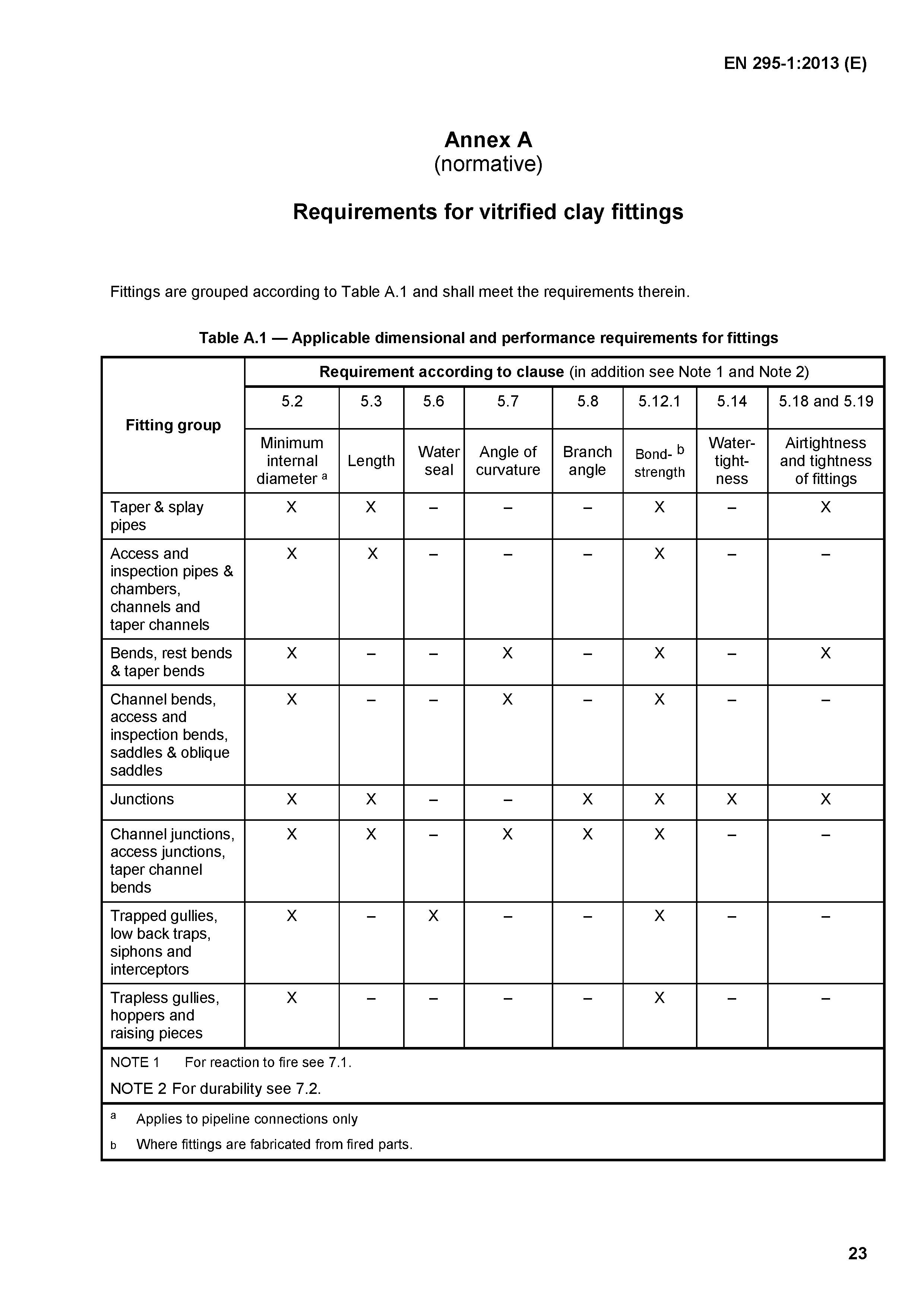

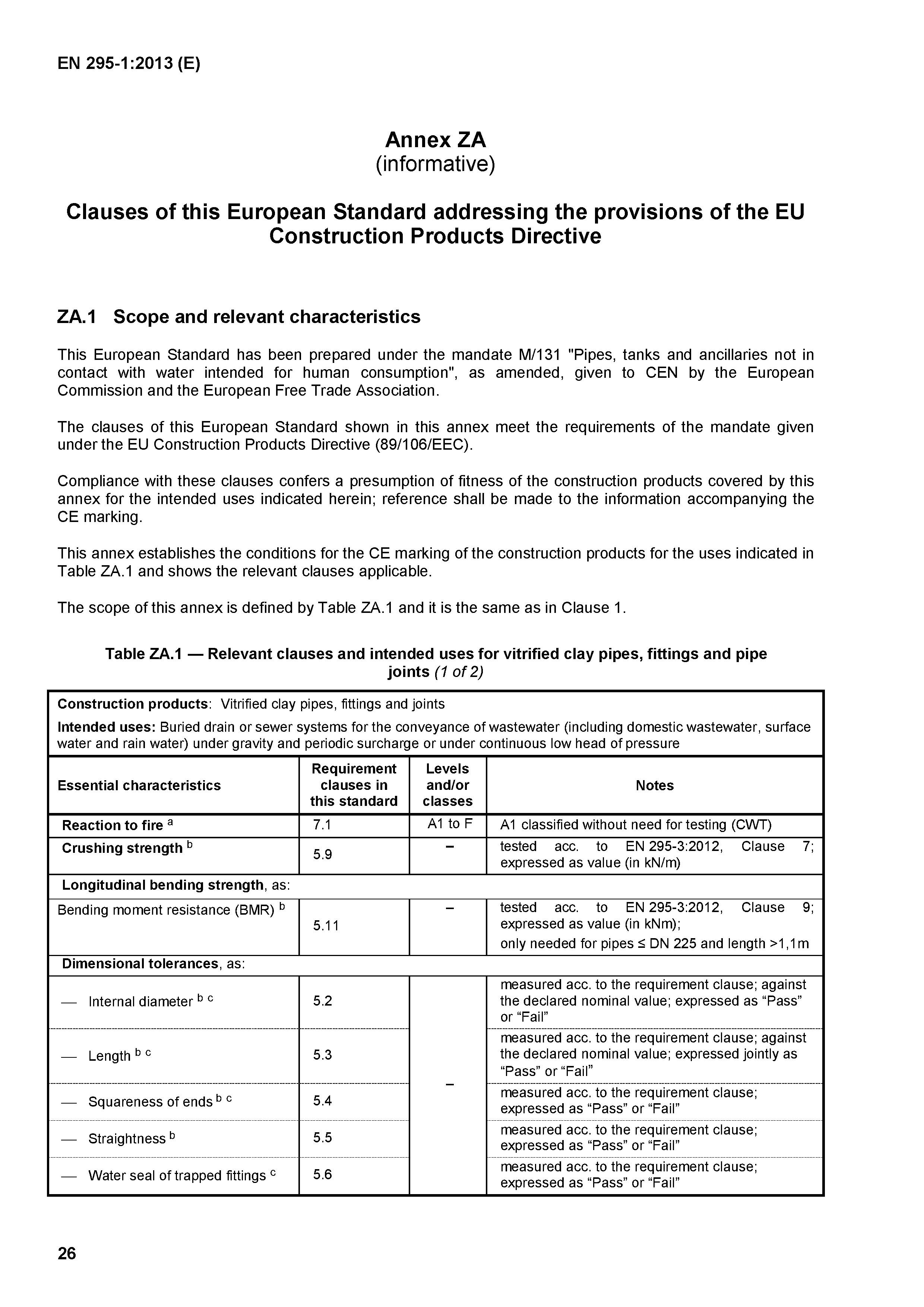

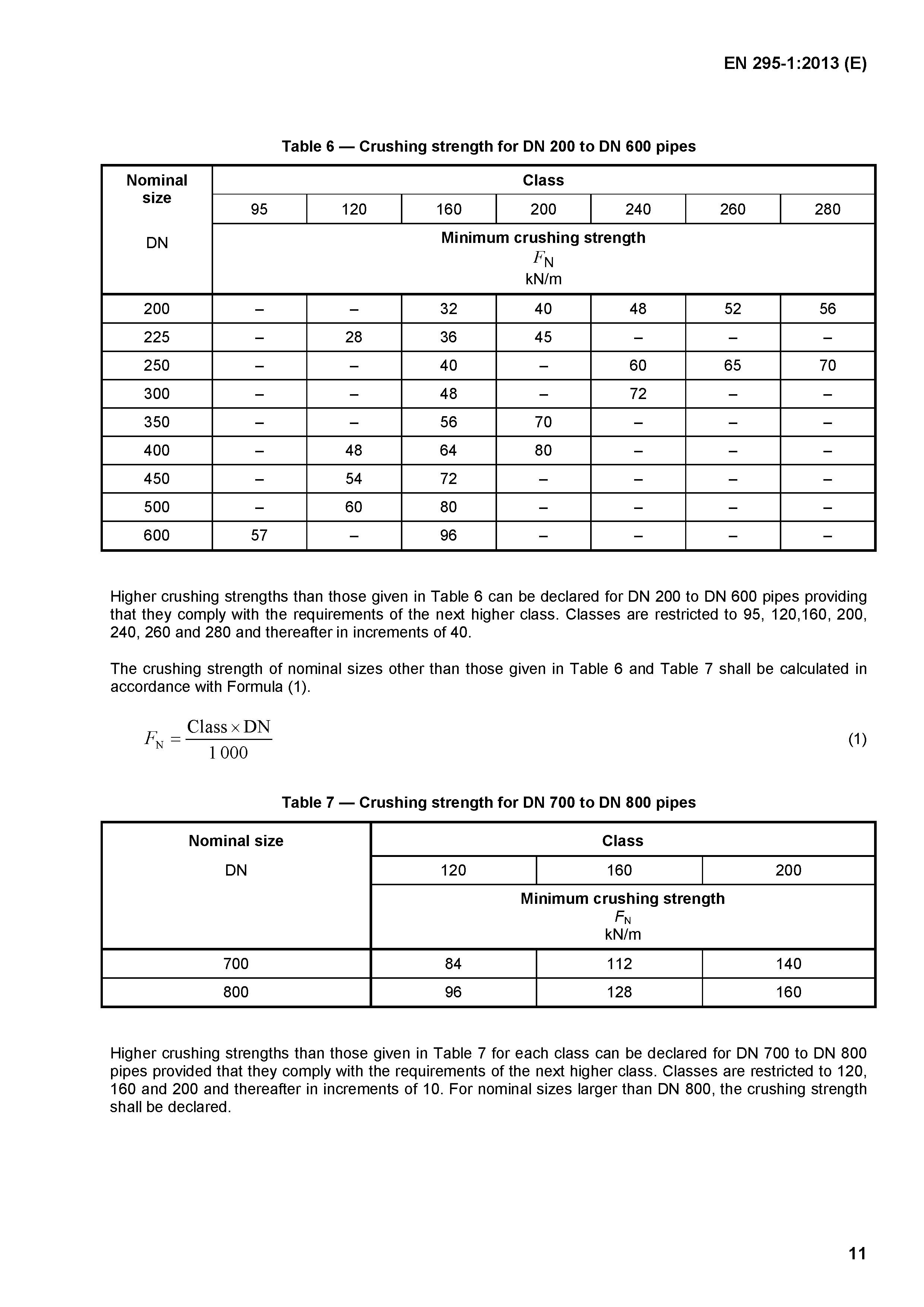

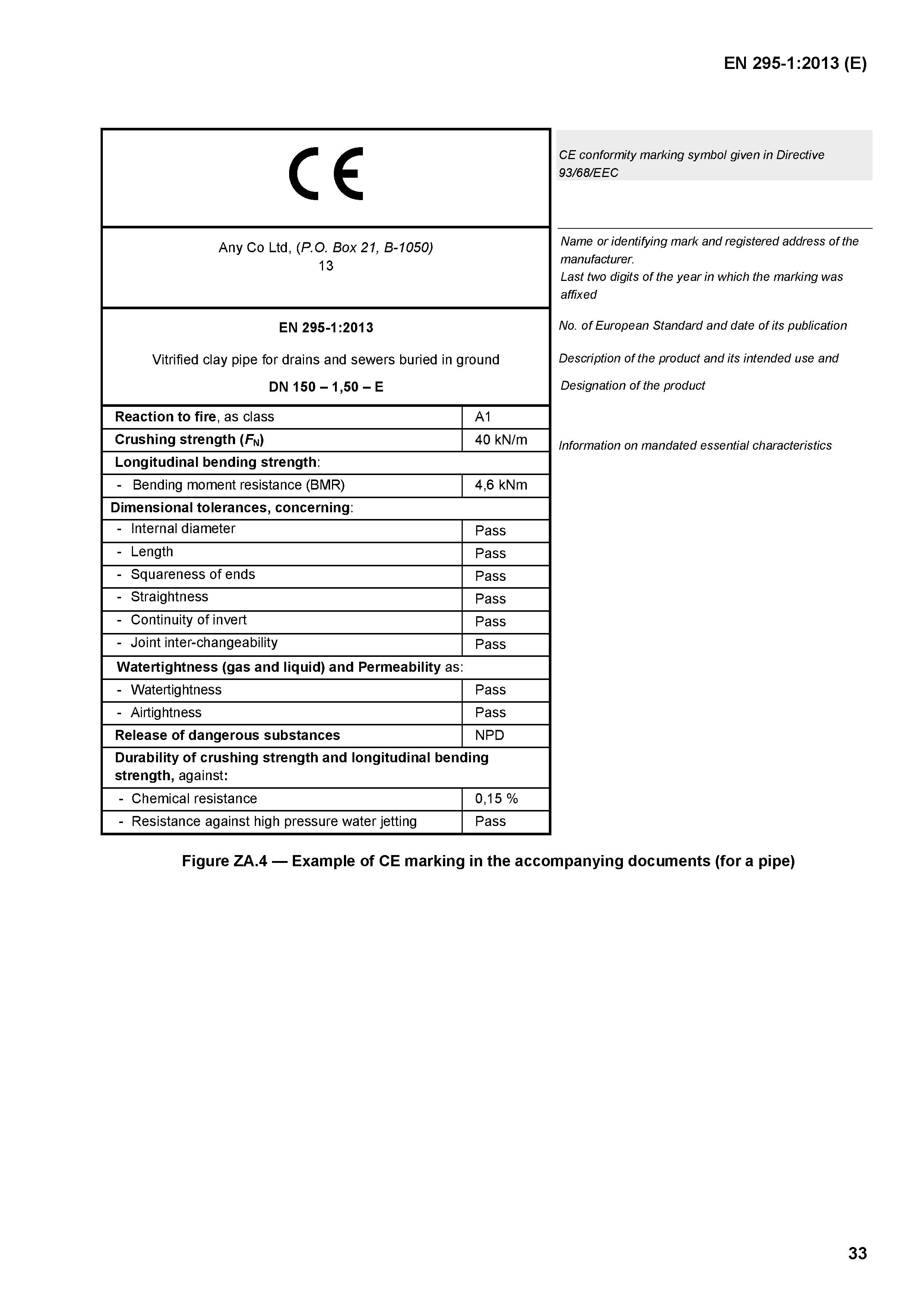

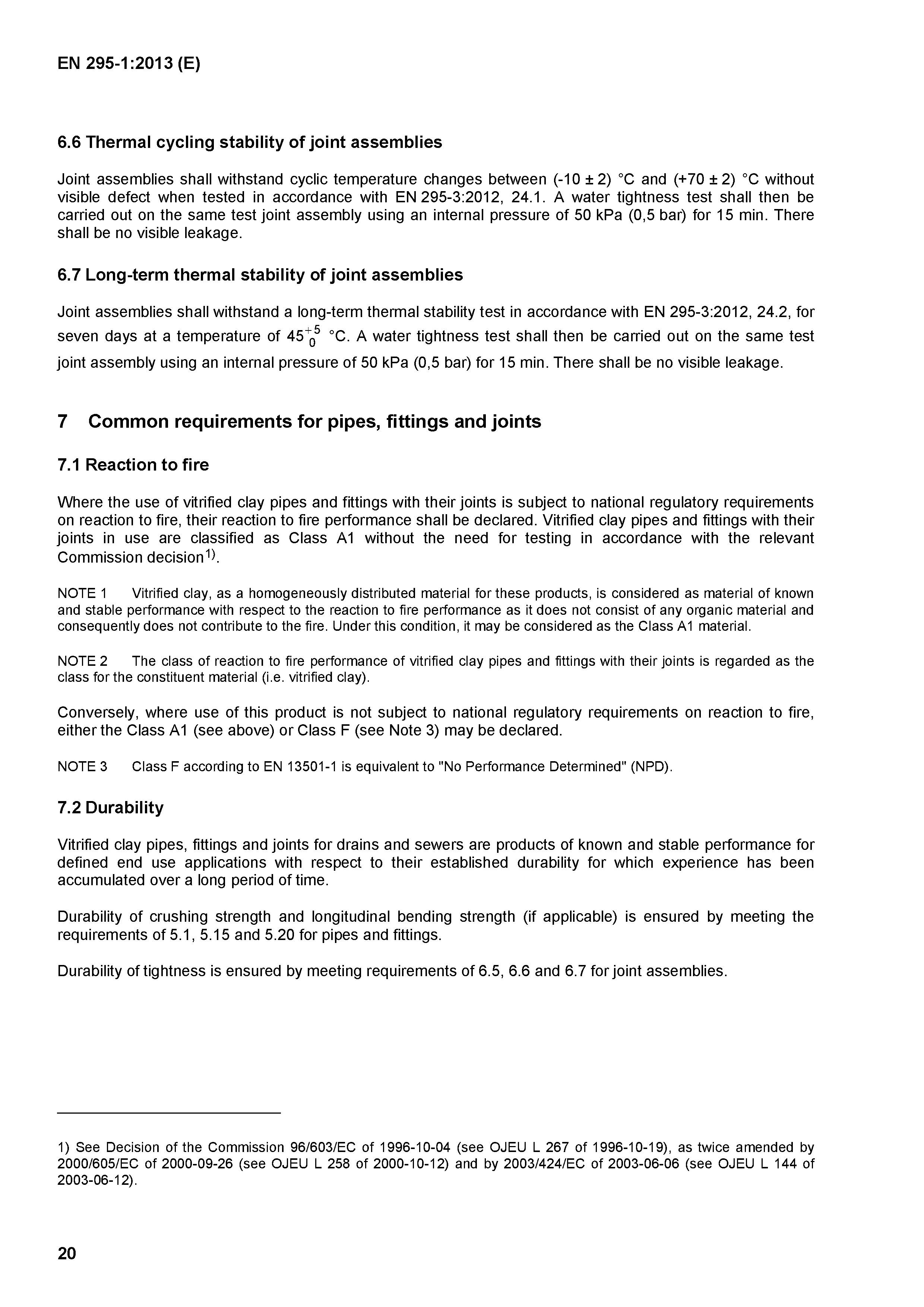

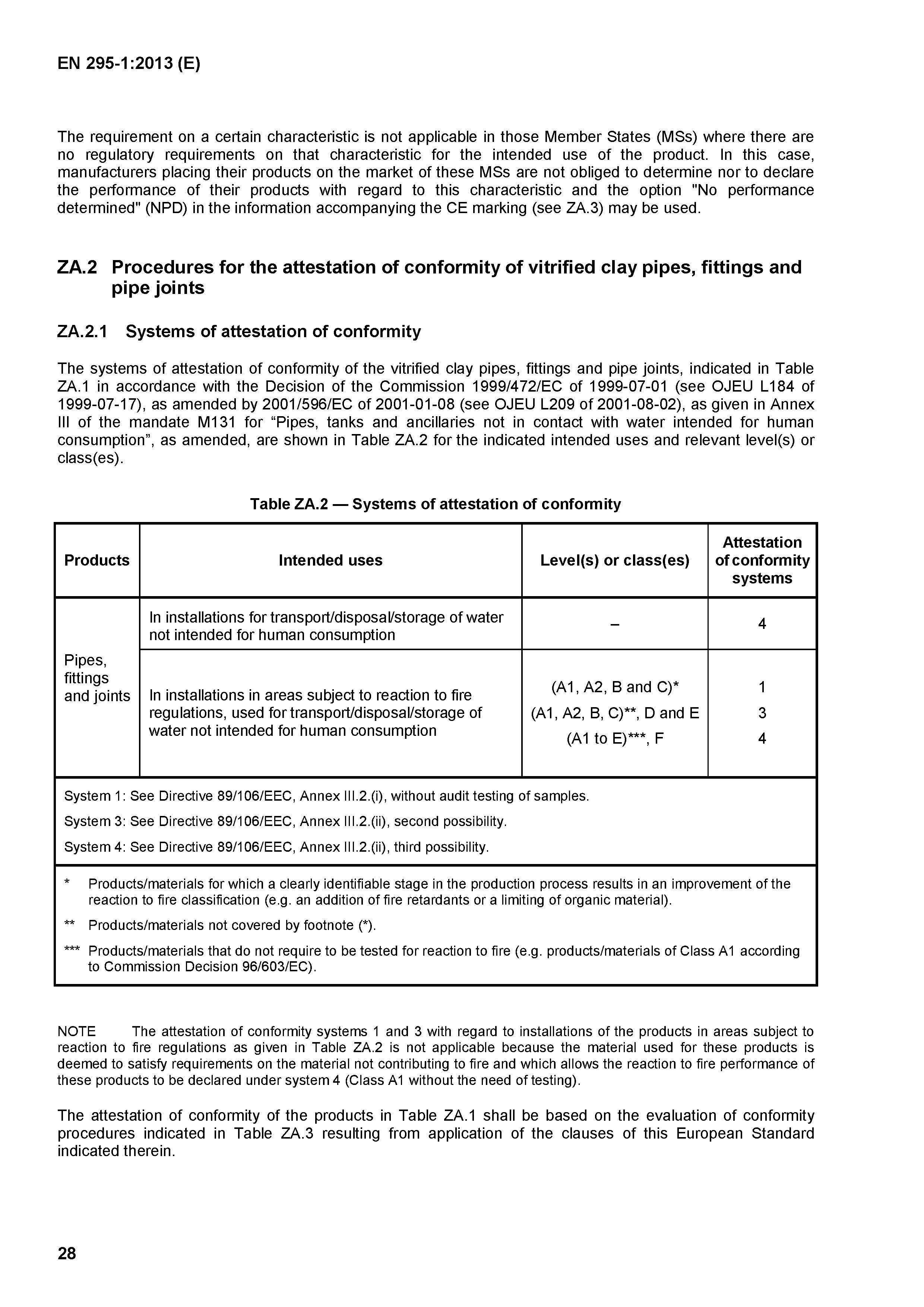

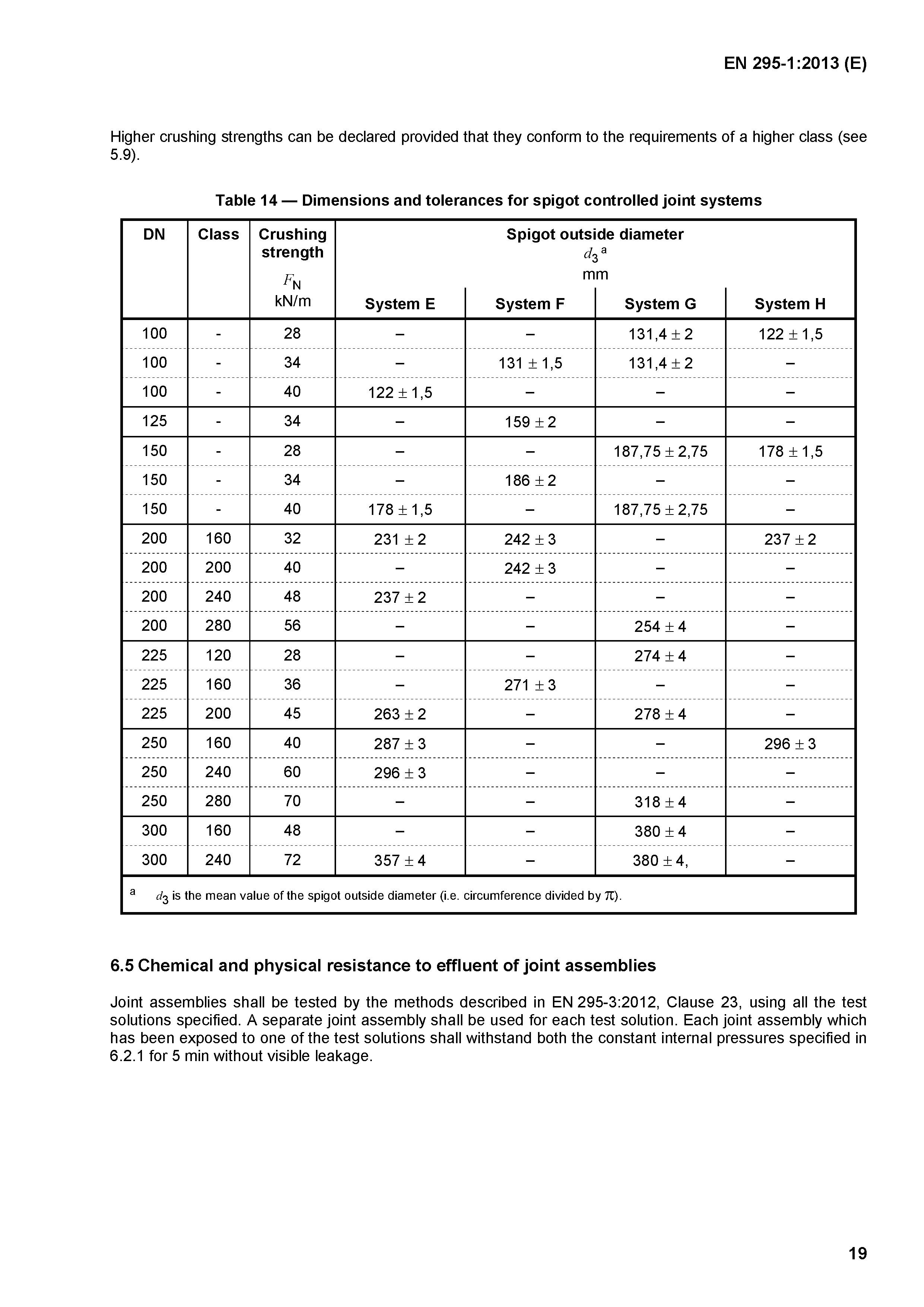

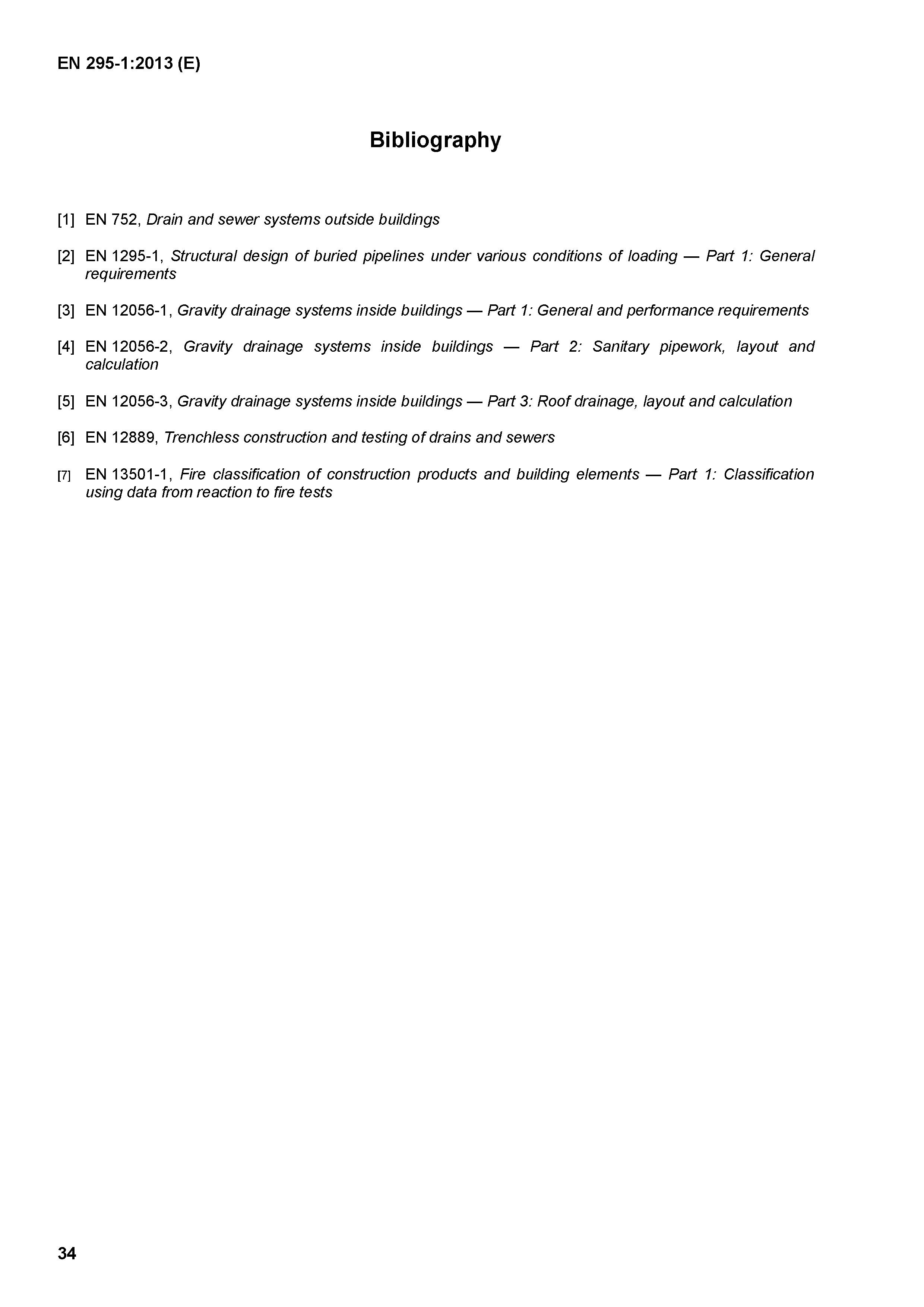

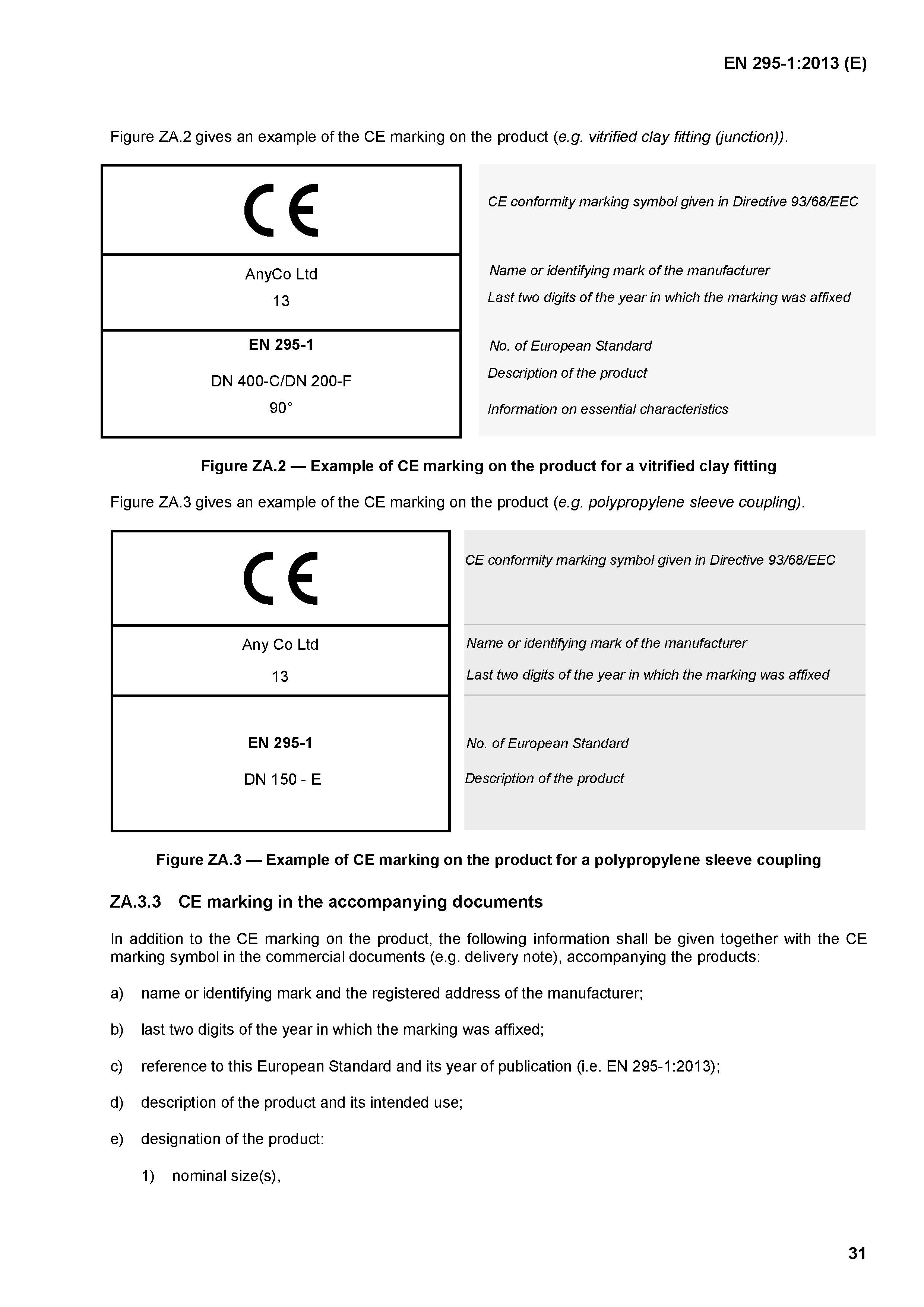

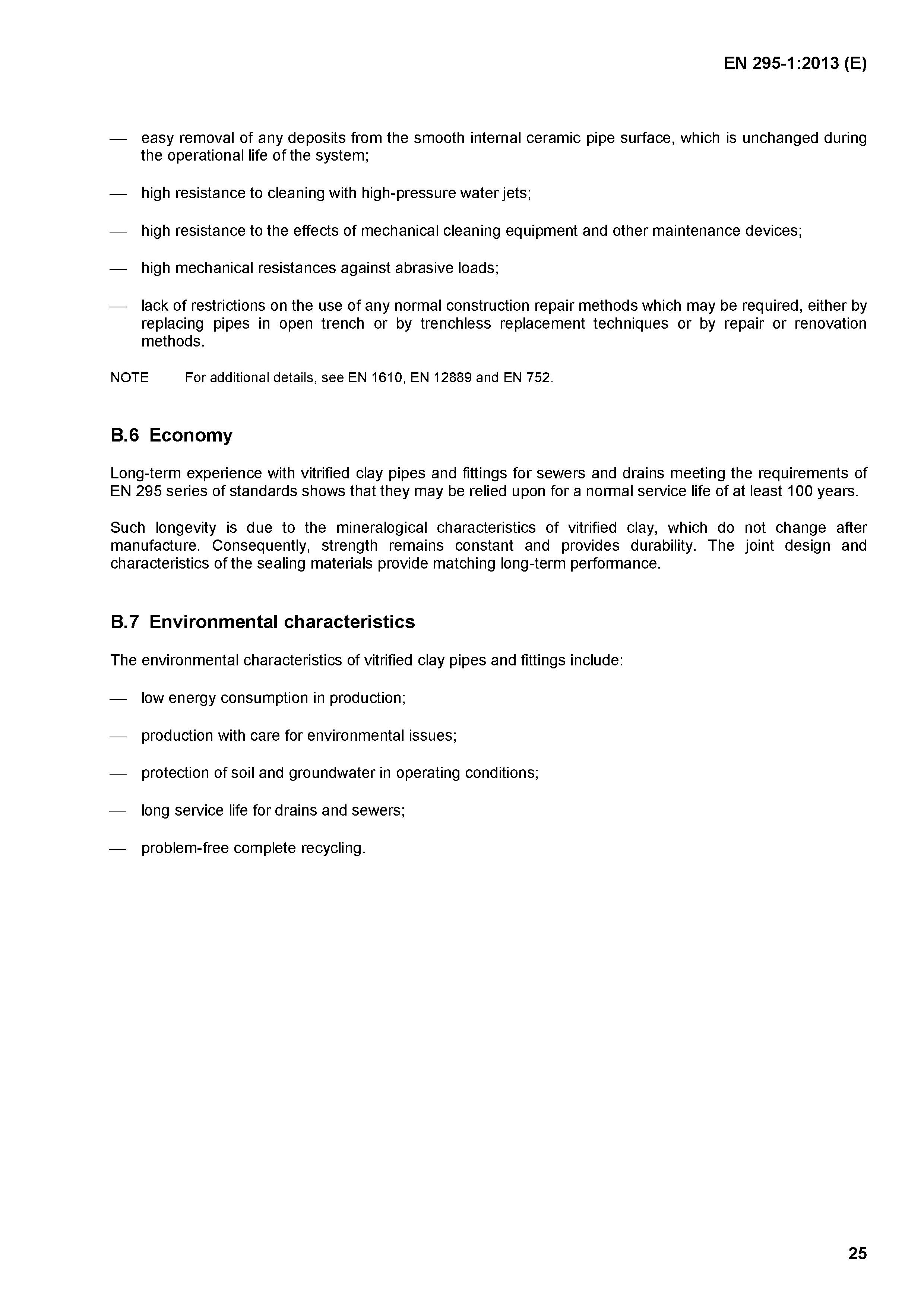

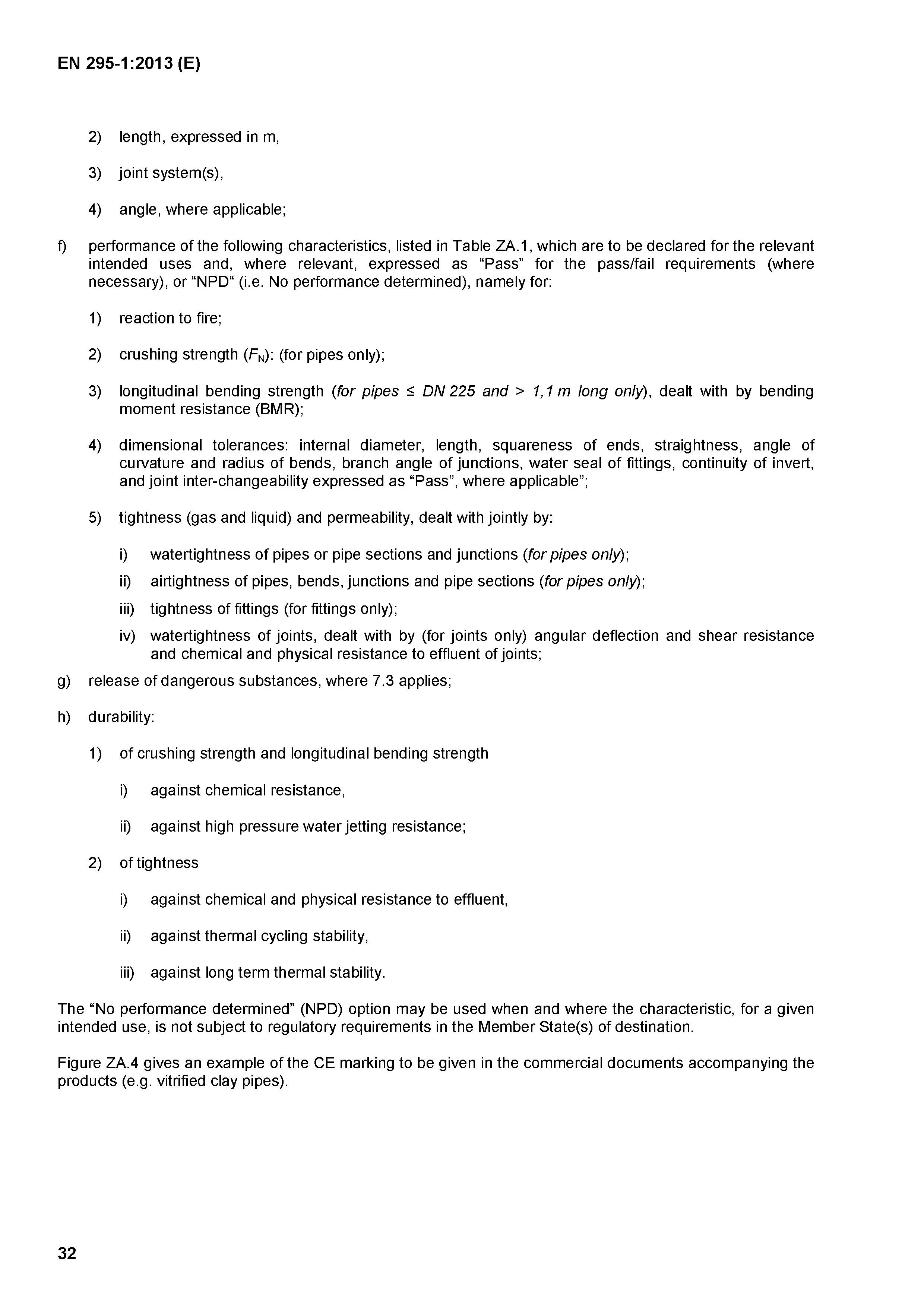

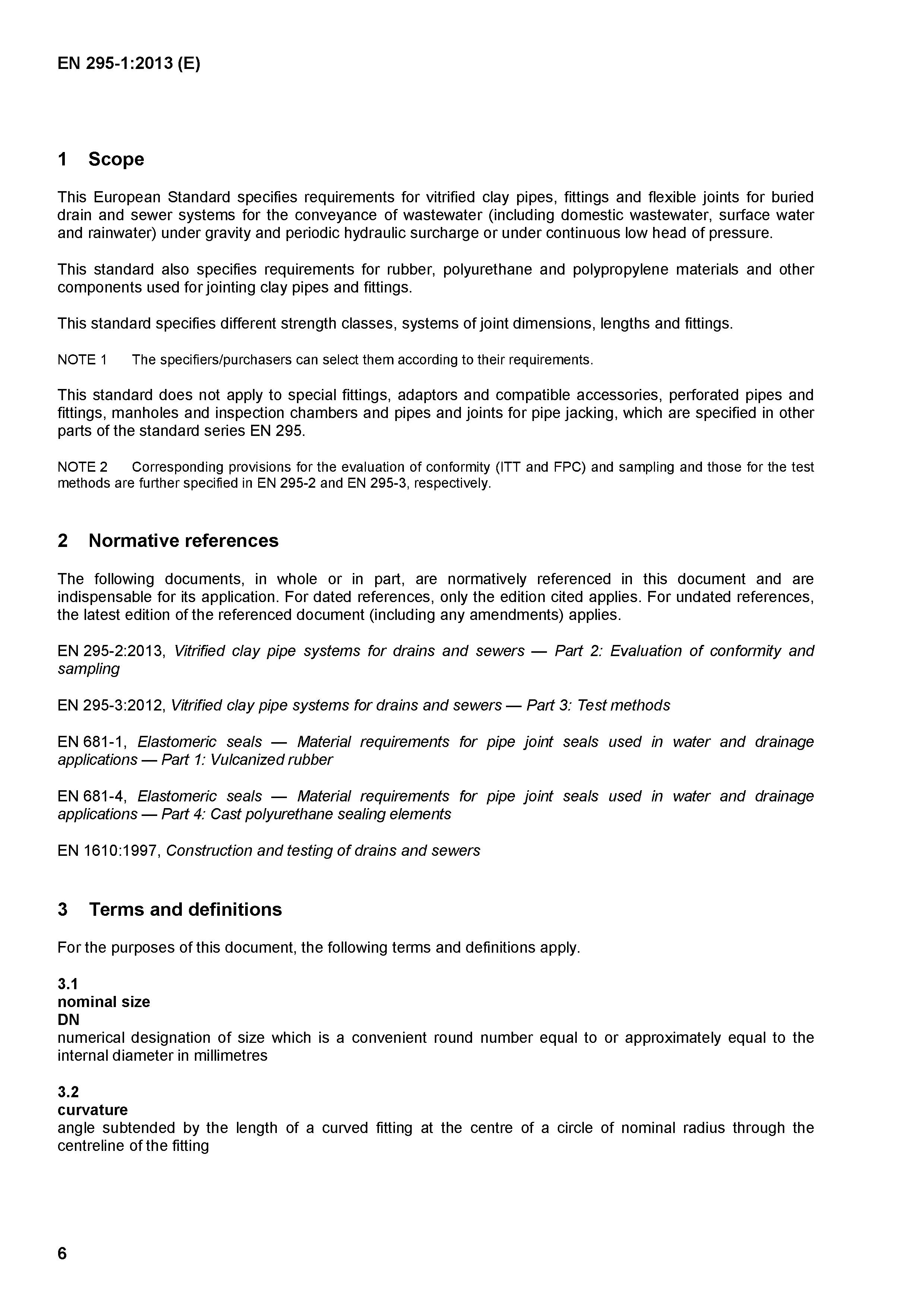

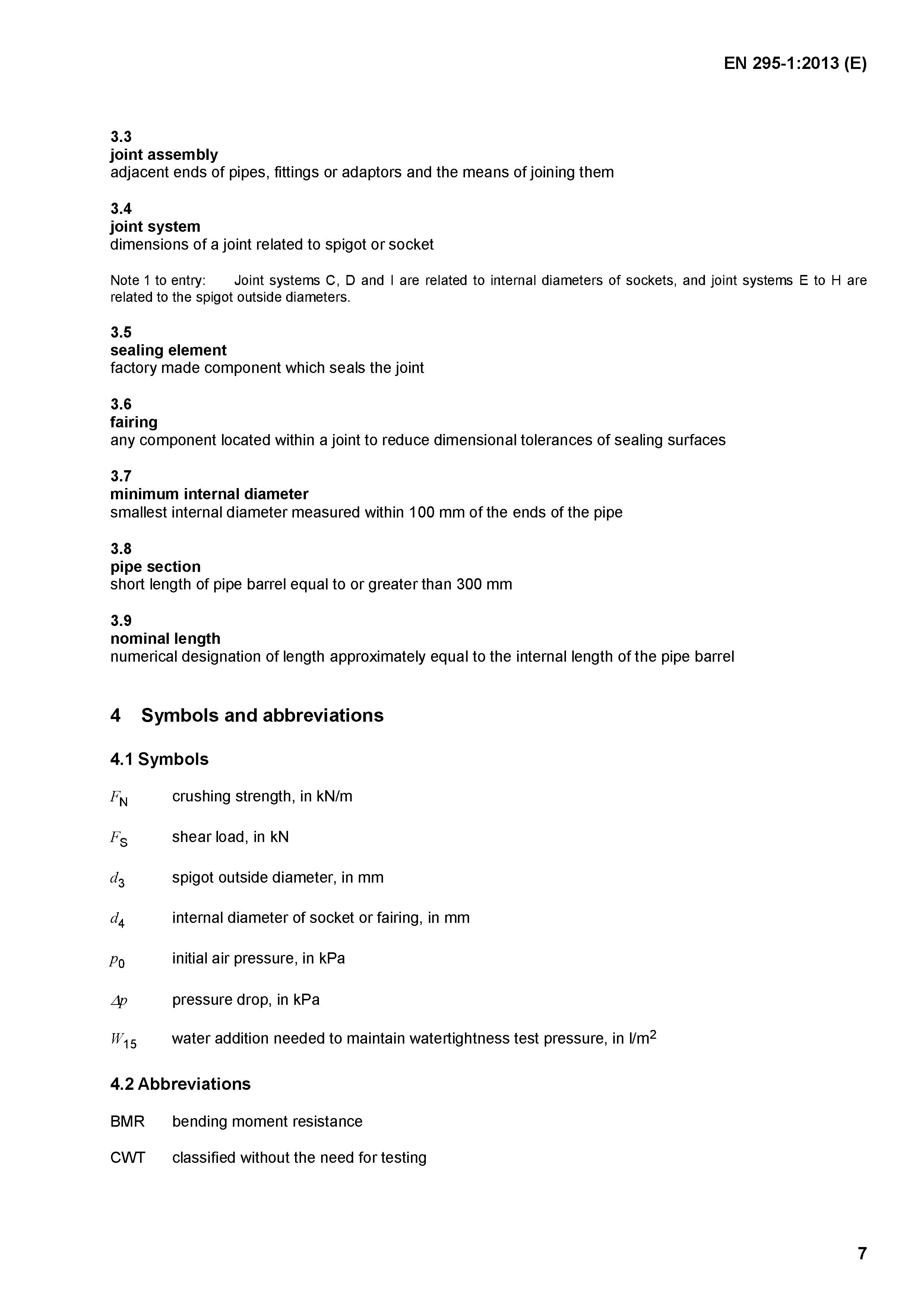

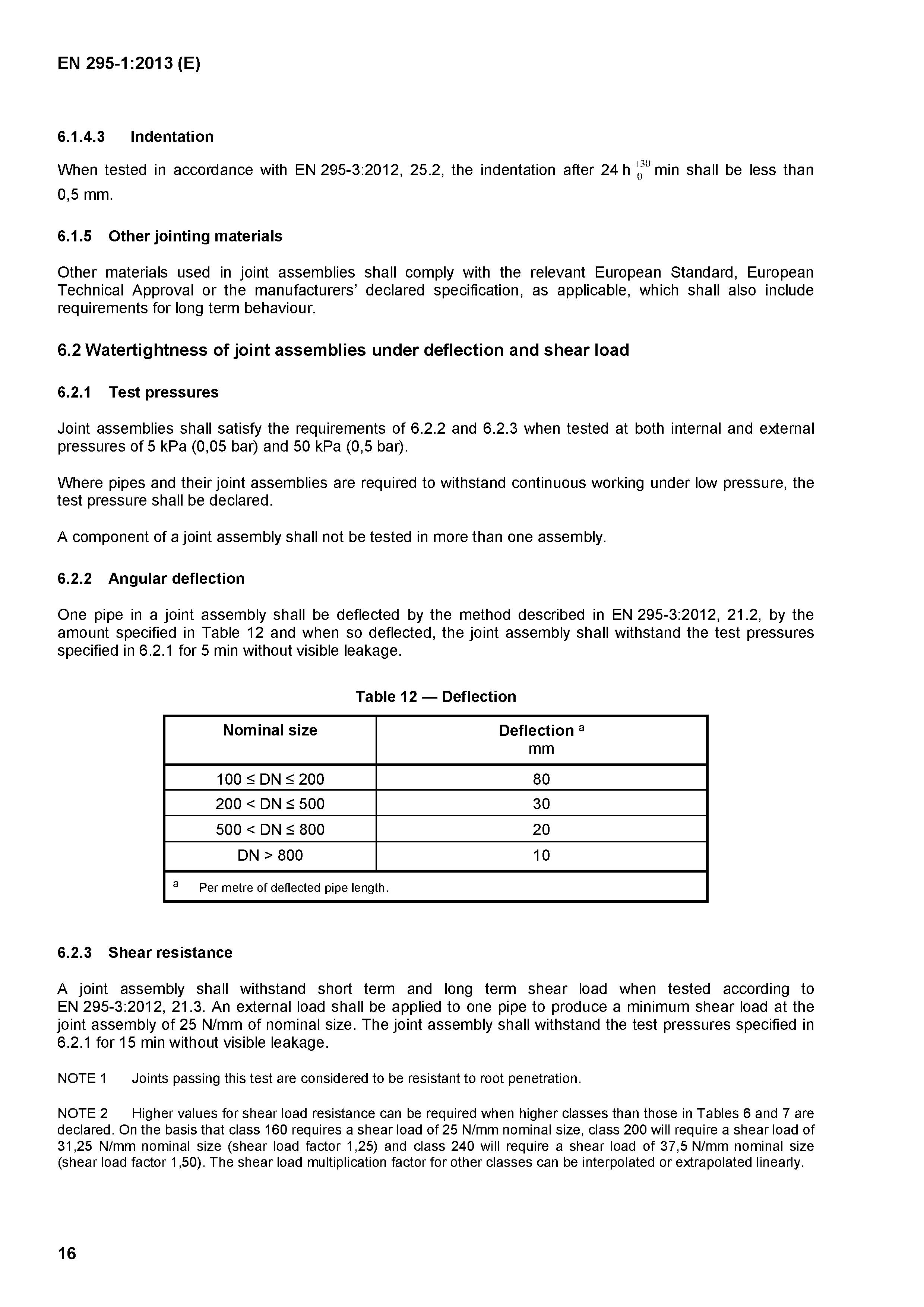

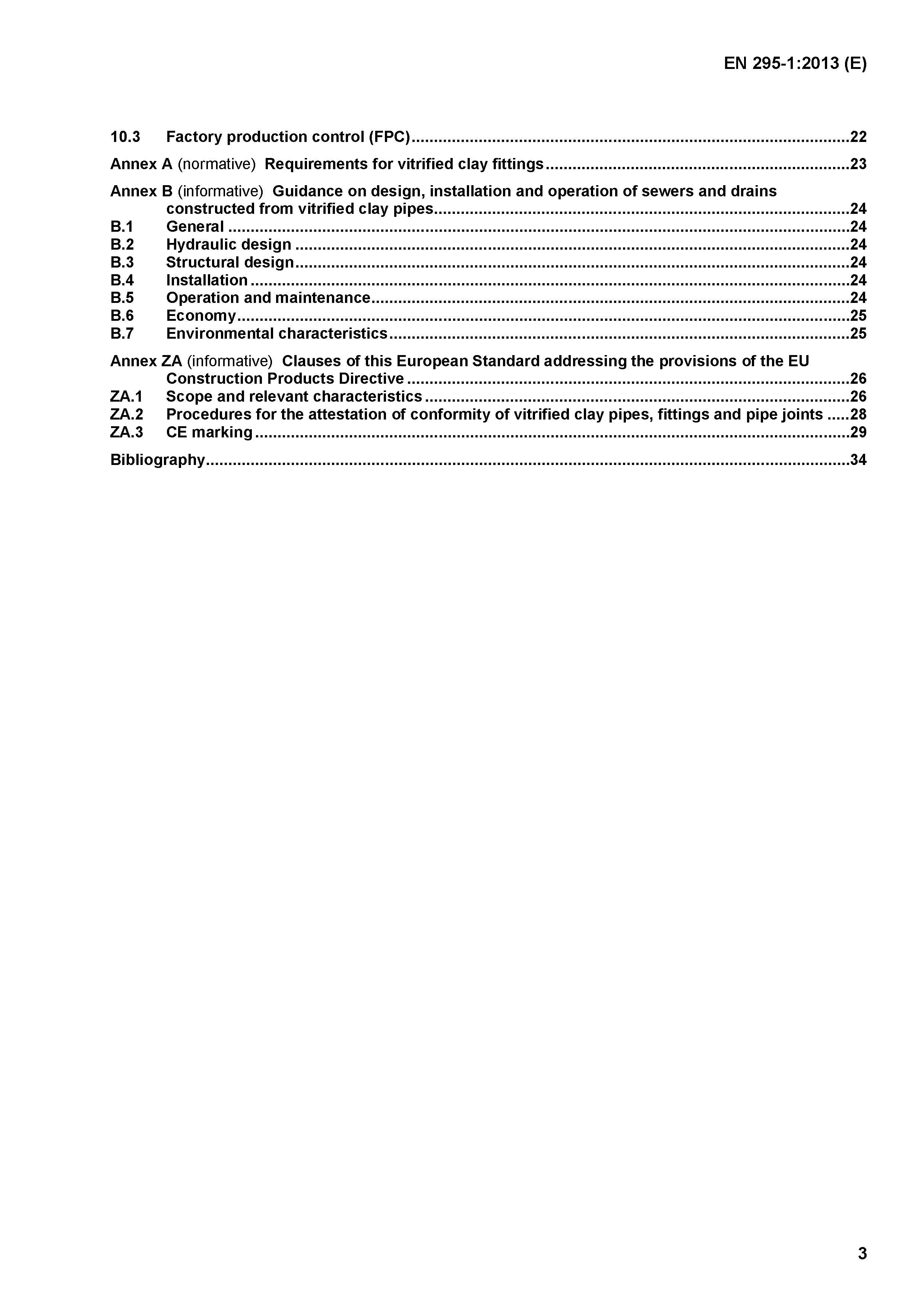

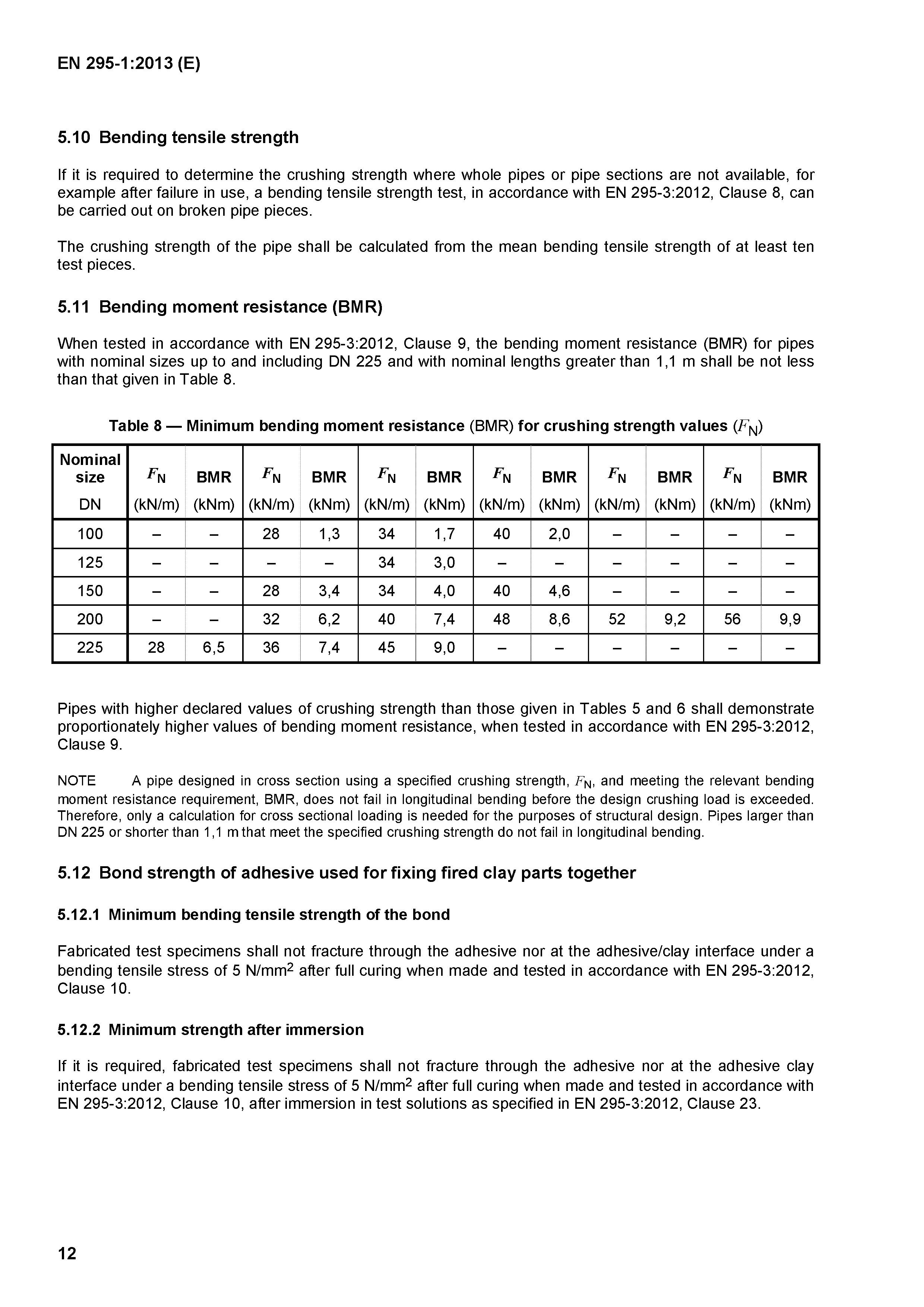

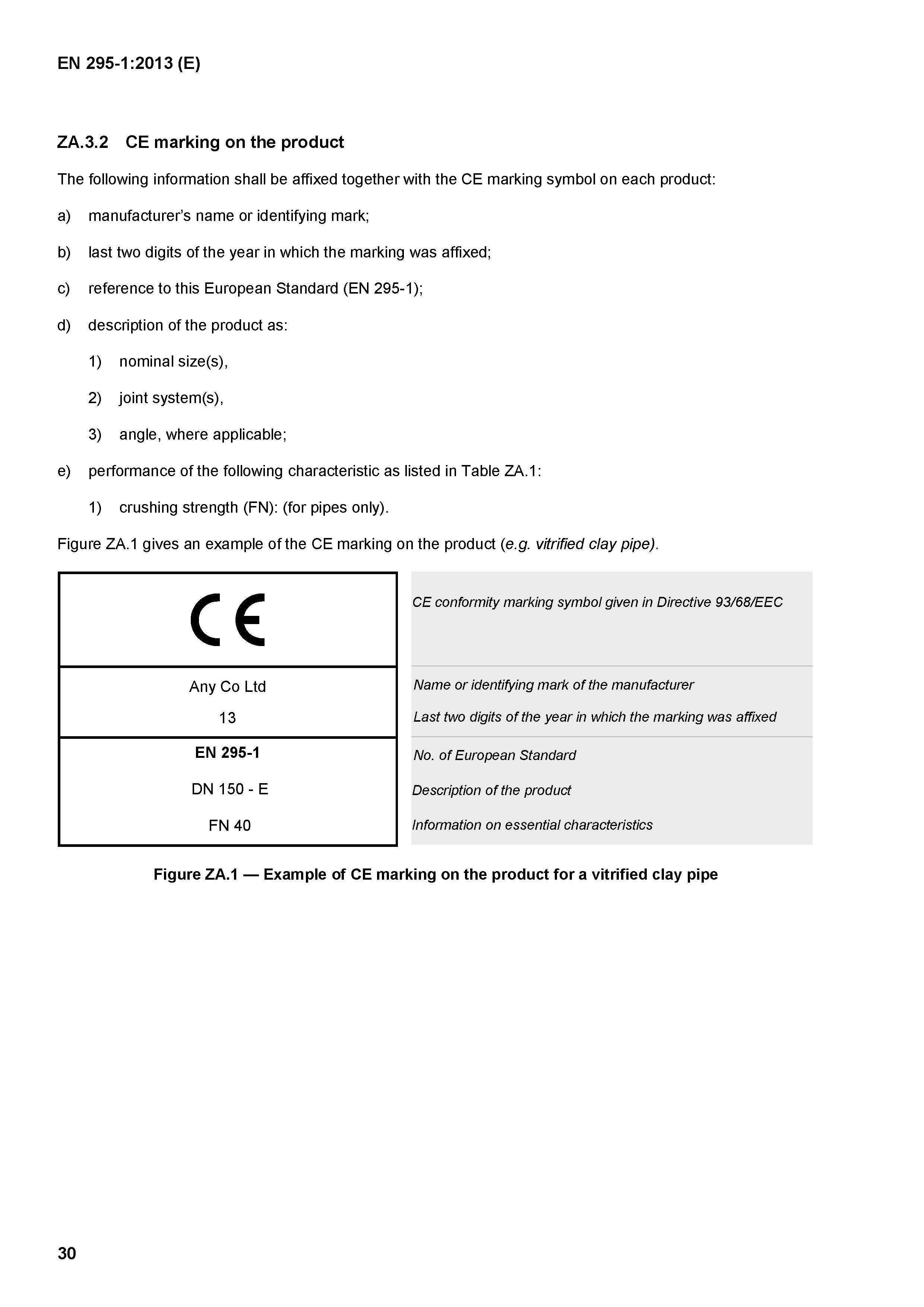

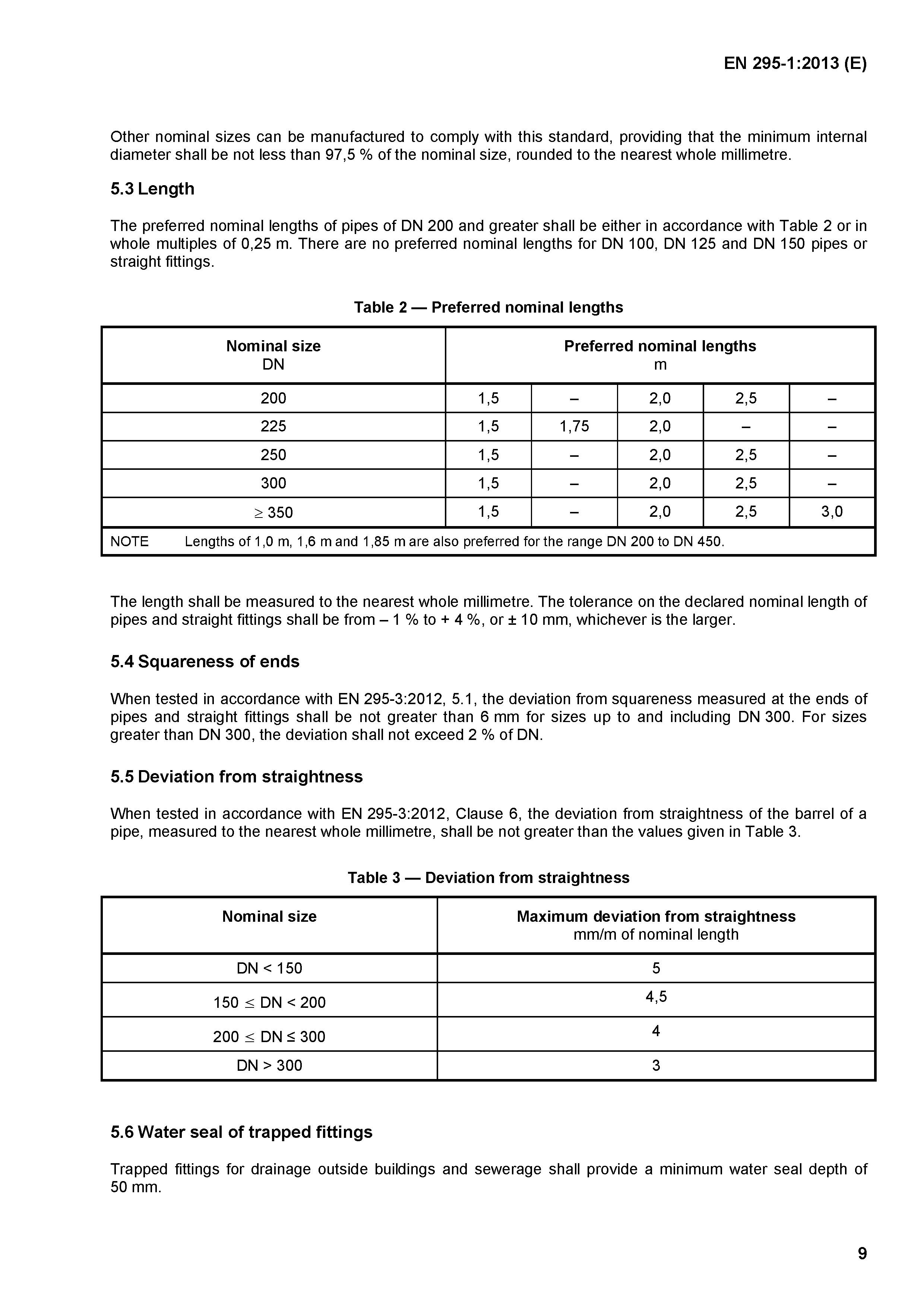

EN 295 PART 1,2013
- الإثنين, 15 آب/أغسطس 2016
EN 295 PART 2,2013
- الإثنين, 15 آب/أغسطس 2016
EN 295 PART 3,2013
- الإثنين, 15 آب/أغسطس 2016
GSO EN 295-1:2008
- الإثنين, 15 آب/أغسطس 2016
الشهادات
- الإثنين, 20 حزيران/يونيو 2016
لقد بدأت التعامل مع شركة الفخارية منذ التسعينات وقد قمت أيضاً بزيارة المصنع في الرياض والذي كان من المدهش والمثير حقاً ما رأيته هناك من عمليات تصنيع متقدمة ودقيقة للغاية.
إن تعاملنا مع إدارة شركة الفخارية وموظفيها كانت دائماً ممتازة كونها بنيت على أساس الثقة والاحترام. وقد ساعدتنا المعرفة المتمكنة لدى المهندسين وفريق المبيعات في المصنع دوماً للتغلب على أي صعوبة أو سوء فهم مع الاستشاري/العميل. في بعض الحالات، فإن المدير العام لشركة الفخارية كان يسافر شخصياً وعلى طول الطريق إلى الدوحة، للقاء الاستشاري وإجابة أي استفسار من جانبه.
أما بالنسبة لتسليم المواد، فأستطيع أن أقول أنها بالتأكيد أسرع من أي مورد لأي نوع من المواد بما فيهم موردو قطر، ويرجع ذلك إلى توافر المواد المخزنة في مستودعاتهم والتي عادة ما تستغرق 24-48 ساعة للوصول إلى موقعنا.
أتمنى لهم كل التوفيق، كما أتمنى أن يواصلوا هذا الطريق الذي هو بالتأكيد قيمة كبيرة لجميع الإدارات والبنى التحتية في البلاد.
أنابيب بنظام الوصلة المرنة (F) و (L)
- الخميس, 25 حزيران/يونيو 2015
اضغط هنا لتحميل ملف PDF
| Nominal Size DN |
Joint Type | Jointing System | Strength Class | Crushing Strength FN [KN/M] |
Length CM | Dimension | Ave. Weight Kg/M |
|||
| Pipe Diameter | Socket Diameter | |||||||||
| Inner [d1] | Outer [d3] | Inner [d4] | Outer [d8] | |||||||
| 100 | L | F | 34 | 34 | 100 | 100 +/- 3 | 131 +/- 3 | - | 200 | 19 |
| 150 | L | F | 40 | 40 | 150 | 151 +/- 5 | 186 +/- 4 | - | 260 | 24 |
Note: Standard length of pipe L1 (-1% +3%)
القطع الخاصة والتوصيلات المرنة لغرف التفتيش (المانهول)
- الخميس, 25 حزيران/يونيو 2015
| Nominal Size DN (mm) |
Strength Class |
Crushing Strength KN / m |
Joint Type |
Jointing System |
Recomended Effective Length | Average weight / Piece | ||||
| GZ | GA | GE | GZ | GA | GE | |||||
| mm | mm | mm | Kg | Kg | Kg | |||||
| 150 | 40 | 40 | L | F | 750 | 750 | 250 | 19 | 18 | 10 |
| 200 | 160 | 45 | K | C | 750 | 750 | 250 | 32 | 25 | 16 |
| 250 | 160 | 50 | K | C | 750 | 750 | 250 | 41 | 35 | 18 |
| 300 | 160 | 55 | K | C | 750 | 750 | 250 | 52 | 50 | 23 |
| 400 | 120 | 64 | K | C | 750 | 750 | 250 | 75 | 67 | 30 |
| 500 | 120 | 65 | K | C | 750 | 750 | 250 | 109 | 98 | 71 |
| 600 | 95 | 65 | K | C | 750 | 750 | 250 | 143 | 128 | 97 |
| 700 | L | 60 | K | C | 750 | 750 | 250 | 188 | 172 | 150 |
| 800 | L | 60 | K | C | 750 | 750 | 250 | 240 | 224 | 215 |
Note: Other lenghts available on request
| Nominal Size DN (mm) |
Strength Class |
Crushing Strength KN / m |
Joint Type |
Jointing System |
Recomended Effective Length | Average weight / Piece | ||||
| GZ | GA | GE | GZ | GA | GE | |||||
| mm | mm | mm | Kg | Kg | Kg | |||||
| 200 | 240 | 60 | K | C | 750 | 750 | 250 | 45 | 35 | 20 |
| 250 | 240 | 60 | K | C | 750 | 750 | 250 | 61 | 50 | 24 |
| 300 | 240 | 72 | K | C | 750 | 750 | 250 | 68 | 61 | 27 |
| 350 | 200 | 70 | K | C | 750 | 750 | 250 | 84 | 76 | 34 |
| 400 | 200 | 96 | K | C | 750 | 750 | 250 | 133 | 109 | 57 |
| 450 | 160 | 80 | K | C | 750 | 750 | 250 | 153 | 126 | 60 |
| 500 | 160 | 80 | K | C | 750 | 750 | 250 | 200 | 157 | 105 |
| 600 | 160 | 96 | K | C | 750 | 750 | 250 | 255 | 206 | 135 |
| 700 | 120 | 90 | K | C | 750 | 750 | 250 | 280 | 252 | 170 |
| 800 | 120 | 96 | K | C | 750 | 750 | 250 | 346 | 280 | 205 |
| 900 | 95 | 95 | K | C | 750 | 750 | 250 | 420 | 370 | 240 |
| 1000 | 95 | 100 | K | C | 750 | 750 | 250 | 440 | 385 | 260 |
| 1200 | 95 | 110 | K | C | 750 | 750 | 250 | 667 | 655 | 577 |
Note: Other lenghts available on request
نظام الربط المرن للأنابيب الفخارية وتوصيلاتها
- الخميس, 25 حزيران/يونيو 2015
تزود الأنابيب الفخارية وتوصيلاتها تمفاصل مرنة مصممة لربط الأنابيب بعضها ببعض بصورة محكمة وصفات هذه المفاصل تتجانس مع مزايا الأنابيب نفسها، وهناك نوعان من المفاصل: مفصل (L ) ومفصل (K )، وهي تلائم كافه الاستعمالات, وتقاوم كافة درجات تزكيز الأحماض والقلويات ما بين (2-12)، ولها عمر طويل، وتتميز بمرونة ومتانة عالية .
مفصل L (ذو قطعة واحدة) حسب نظام الوصلة المرنة F
تزود الأنابيب الفخارية حتى قطر 150 ملم بحلقة مطاطية مرنة تثبت داخل رأس الأنبوب بغراء خاص مصمم لهذا الغرض، ويتم التوصيل بدفع نهاية الأنبوب داخل رأس الأنبوب الآخر بعد إضافة قليل من الشحم الخاص بذلك.
مفصل K (ذو قطعتين) حسب نظام الوصلة المرنة C
تزود نهايتي كل الأنابيب الفخارية وتوصيلاتها من قطر 200 ملم وما فوق بمواد مصنوعة من البرلي يورشين، وتكون على شكل حلقة مطاطية في نهاية الذيل وتبطين داخلي صلب الرأس. ويتم التوصيل بدفع نهاية الأنبوب داخل الرأس بعد إضافة الشحم للحصول على ربط محكم.
قسامات بمفصل (L) نظام الوصلة المرنة (F)
- الخميس, 25 حزيران/يونيو 2015
| Nominal Size | Class | Joint Type DN1 / DN2 |
Jointing System DN1 / DN2 |
Dimension | Ave. Weight per Pc. KG |
||||
| DN1 | DN2 | DN1 / DN 2 | L1 | Z | a (max) | e | |||
| mm | mm | mm | mm | mm | mm | ||||
| 100 | 100 | 34/34 | L/L | F/F | 450 | 275 | 240 | 100 | 12 |
| 150 | 100 | 40/34 | L/L | F/F | 450 | 310 | 240 | 150 | 18 |
| 150 | 150 | 40/40 | L/L | F/F | 500 | 355 | 270 | 135 | 24 |
| Nominal Size | Class | Joint Type DN1 / DN2 |
Jointing System DN1 / DN2 |
Dimension | Ave. Weight per Pc. KG |
|||
| DN1 | DN2 | DN1 / DN 2 | L1 | Z | a (max) | |||
| mm | mm | mm | mm | mm | ||||
| 100 | 100 | 34/34 | L/L | F/F | 450 | 185 | 130 | 12 |
| 150 | 100 | 40/34 | L/L | F/F | 450 | 200 | 140 | 18 |
| 150 | 150 | 40/40 | L/L | F/F | 500 | 200 | 140 | 24 |
